脱（耐）原発ハウス795

今日は大先生の部屋を完成させようと、スピーカ平面バッフルのドアの取り付けをしていました。間違って蝶番のプレートを面一にしないといけないと思い込んでドア板をザクってしまったので、強度確保のため蝶番を1つ増やして3つにしました。次は不要な木材を薪にして、床をお掃除して蜜蝋を塗ろうと思っています。

2017/01/26

コメント(0)

脱（耐）原発ハウス794

このところ激務が続いていて疲れ気味ですが、技工を終えてからユニット内に基盤を設置しました。半田付け不良があったりしてちょっと焦りましたが、ユニットに収めて動作確認した。フットペダルを踏むとONして再度踏むとOFFします。あとはそれの繰り返し。電源はその辺に転がっていた12VDCのACアダプター簡単な回路でもすぐ忘れて修理の時に困るので、回路図を残しておくことにしました。前回と異なるのは、電源投入後T-FFの出力がHになってタービンライトとバキュームがONになってしまうことが判りましたので、T-FFの反転出力を使うことにしたくらいです。

2017/01/21

コメント(0)

脱（耐）原発ハウス793

フットスイッチで外部電源をON/OFFする回路はなんとか完成しました。タービンライトとバキュームの２系統です。74HC73をソケットに逆差しして壊した以外はスムーズに完成しました（ちょっと焦ったけれど）w表ONOFF蛍光灯を点けてみた。これから歯を1本作らなくては。。

2017/01/20

コメント(0)

脱（耐）原発ハウス792

実用基盤に実装中

2017/01/20

コメント(0)

脱（耐）原発ハウス791

フットスイッチでリレーをON/OFFする回路をブレッドボードで試作してみました。回路はLPF+シュミットトリガー（74HCT14)>T-FF(74HC73N)です。入力は下段、出力は上段立ち下がりでON立ち下がりでOFFこれから実装します。こういうデジタルの基本回路は、大規模・複雑・超高速の◉entiu◯4のような一人で設計したら一生かかってもできないとされる化け物CPUでも同じように使われています。

2017/01/19

コメント(2)

脱（耐）原発ハウス790

○○リで黒ネコの時計を買った。尻尾が飾りの振り子になっている。

2017/01/19

コメント(0)

脱（耐）原発ハウス789

間違って買ってしまったフットスイッチをどうにか使って、タービンライトとバキュームのON/OFFスイッチを作る計画はなかなか進まず。。発注していたICが届いたので、とりあえず、スイッチのチャタリングを解消する回路を試してみた。74HC123APというワンショット・マルチ・バイブレータ２個入りのICで、時定数を0.5Sに設定してやってみた。なんとか綺麗な波形になっているかと思ったが、立ち上がりを拡大してみると、しっかりチャタリングしているwたち下がりは綺麗なので、OKだとは思うけれど。。74HCT14Eというシュミット・トリガー6個入りのICで、入力に1Sの時定数のLPFを入れてやってみた。上が入力波形、下が出力波形。立ち上がり、立ち下がりどちらも綺麗なので、こっちが精神衛生上いいかも。

2017/01/15

コメント(0)

IC10個のお手軽CPU設計超入門　CPUの創り方　初歩のデジタル回路動作の基本原理と製作

マイナビ出版　渡波郁著　という本を買ってみて、パラパラとめくって見ていると、スイッチのチャタリング（バネを接点に当てるときバウンドして、微小時間内で何度もスイッチを入切したのと同じ現象が起こること。デジタル回路では問題になる。）対策としては、CRによるLPF（ローパスフィルター）とシュミットトリガー回路を使うというのがありましたので（そうかもな〜と思っていましたが）、手持ちがあるので使います。まだ注文していたICが届かないですねー。　送料無料/CPUの創りかた　IC10個のお手軽CPU設計超入門　初歩のデジタル回路動作の基本原理と製作／渡波郁

2017/01/14

コメント(0)

脱（耐）原発ハウス788

アルミ複合板が5袋、断熱材が11袋となって、トータル16袋、後はプラダン（３袋？）と、薪にできる木材だけになりました。

2017/01/12

コメント(0)

脱（耐）原発ハウス787

建築廃材の処理をしようと思って、外装板を細切れにしてみた。これはそれほど嵩張らないので、市の燃えるゴミに出すつもり。断熱材の切れ端はかさ張る。たぶん指定ゴミ袋20個分くらい。

2017/01/12

コメント(0)

脱（耐）原発ハウス786

今日も昨日の続きで、28個の衣装ケースを2.6mの高さの機械室に運び上げる作業をして、燃やせないし、捨てられない大きめの材料や工具も運び上げて、ダンボールの山も片付けて、疲れました。K先生の部屋の中は燃やせるものと捨てられるものだけに、なりました。かなり疲れたので、本業ネタはお休みして、寝ます。

2017/01/09

コメント(0)

脱（耐）原発ハウス785

今日はK先生のお部屋のお片づけをしていました。この部屋は他の部屋を作るための、建築用のパーツや工具の類の物置になっていました。ここが片付けばとりあえず全室住めるようになります。で、今日は小さめのこざこざパーツを分類して奥行き50cmの衣装ケースに収めていきましたが、最終的には衣装ケース28杯＋αになりました。大きめのパーツは燃えるものは薪ストーブの燃料にします。燃えないものは市のゴミ処分場に持っていきます。受け取り拒否されたら、細切れにして一般ゴミに出すか。。

2017/01/08

コメント(0)

脱（耐）原発ハウス784

踏んだ時だけ ONするフットスイッチでタービンライトとバキュームをON/OFFする回路なんですが、無理やり手持ちのD-FF（フリップ・フロップ）をT-FF接続で使うのは諦めて、JK-FFをT-FF接続で使うことにしました。またチャタリングと思われる現象で、フットスイッチを踏んでもON/OFFしないことがある件は、ワンショット・マルチバイブレータで踏んで一定期間ONを保つ回路を付けてみることにしました。で、その回路とタイミングチャートです。データシートを見ながら描いただけで、実際に試していませんので、ちゃんと動作するかどうかは確認していません。

2017/01/07

コメント(0)

脱（耐）原発ハウス783

間違って買ったフットスイッチはこんな感じで、これをどうにか使ってバキュームとタービンライトのON/OFFをする回路（R,Sは共にH）を考えていたが、手持ちのD-FFの74HC74をT-FFとして使うのは初期値をどうするか？という問題があり、よく判らないので、ブレッドボードで仮組みして実験してみた。やはり、電源SWを入れるタイミングで1/2の確率でQがHになるかLになるかが決まり安定しない。下がT（入力）で、上がQ（出力）それにフットスイッチのチャタリングの所為か、ON/OFFが安定しない。まあ、何度もフットスイッチを踏んでいれば、そのうち目的の動作はするwJK-FFを買ってT-FFを作って、チャタリング対策は別途考えるか。。ロータリーのフットスイッチを買ったほうが早いかwでもどうにかする過程は勉強にはなる。明日セットの技工物ができていないので、今日はここまでです。

2017/01/06

コメント(0)

脱（耐）原発ハウス782

やっとパーツをたくさん買った書類ケースの引き出しに分類して収めました。なんと正月休みの6日間ずーーっとやっていました。。全ての引き出しがパンパンになりましたよ。（どんだけ持っているんだ。）じつは自宅にもあるんですが、たくさんあるので持って来れません。。これから切削片が飛び散っても良い様に床にシートを貼って床の養生をして、フライス盤の練習に軟鉄を削ってみようと思っています。あ、切子避けの蛇腹のラバーシートが劣化しているので、交換したいのですが、なんという名前で検索したらよいのでしょうか？？ご存知の方がいらっしゃたらお教えください。それから、慌てて買った（ロータリーって書いてあったような気がするのですが、違うのかな？）フットペダルが踏んでいる間しかON(OFF)にならないので、一回踏むとONになりもう一度踏むとOFFになるような回路を作って、タービンライトとバキュームをON/OFFできるようにしなくては。。一応Dフリップフロップ（手持ちの74HC74AP）でいけそうな気がしますので、検討中。

2017/01/03

コメント(0)

脱（耐）原発ハウス781

5WクラスのLEDを4個使っていましたが、なんとなく暗いので、7WクラスLEDを2個追加しました。画像も明るくなっていると思います。でも、お片づけはまだ終わりません。。

2017/01/02

コメント(0)

脱（耐）原発ハウス780

試聴室への引っ越しが終わったら試作スピーカー作りに取りかかろうと思っていたら、なんと、、図面（ポンチ絵ですが）が見当たらないではないですか。。orz今日1日探しまわっていたのですが、、ありません。で、おかたづけは終わらず。

2017/01/01

コメント(4)

脱（耐）原発ハウス779

仕分けに時間がかかりますね。。散らかった状態で今日は終わりそうです。

2016/12/31

コメント(0)

脱（耐）原発ハウス778

大きめのこざこざはスピーカバッフルの裏に片付けたので、明日は小さな部品を仕分けしながら片付ける予定。1957年製の日本電気(NEC)のモノクロ真空管テレビ。当時は非常に高価な製品で、今で例えると数百万円のちょっとした高級車を買うようなものだろう。電源を入れてみたら、パチッと抵抗かコンデンサーがハジケタ音がしたので、今はただのオブジェですwもし寿命が残されていたら、レストアしてみようと思って、RFコンバータやパターンジェネレータ、回路図集その他を集めていますw松下電器（現パナソニック）の真空管5球スーパーラジオもオブジェです。これも1958年頃の製品でレストア待ち。この製品はPHONOの切り替えスィッチが付いています。要するにレコード再生モードが付いているということです。これらの製品は僕が生まれた頃の古い機械なのだが、基本動作原理は現在のスマホやケイタイと変わるところがない。宇宙人から見ると同じに見えるだろう。ただ小型軽量化、細密化されただけ、と言っては語弊があるかもしれませんが、地球文明は同じレールの上を行き着くところまで来てしまった感は否めないと思う。

2016/12/30

コメント(2)

脱（耐）原発ハウス777

引っ越しの最中なのだが、薪ストーブの煙突が気になって、仮組してみた。とりあえず屋内分だけ本体に当ててみたが、外が暗いので、黒い煙突は判りにくいかもしれない。

2016/12/29

コメント(0)

脱（耐）原発ハウス776

現場の北東のコーナー部分は見通しが悪いので、ミラーを付けました。通学路だし、うしろに◯東◯託のアパートもあって、スケボーで飛び出して来る子供もいるからです。

2016/12/29

コメント(0)

脱（耐）原発ハウス775

最小限のスピーカー作りに必要な機材を運び入れていますが、30平米の部屋が急に狭くなった感じがします。

2016/12/25

コメント(0)

脱（耐）原発ハウス774

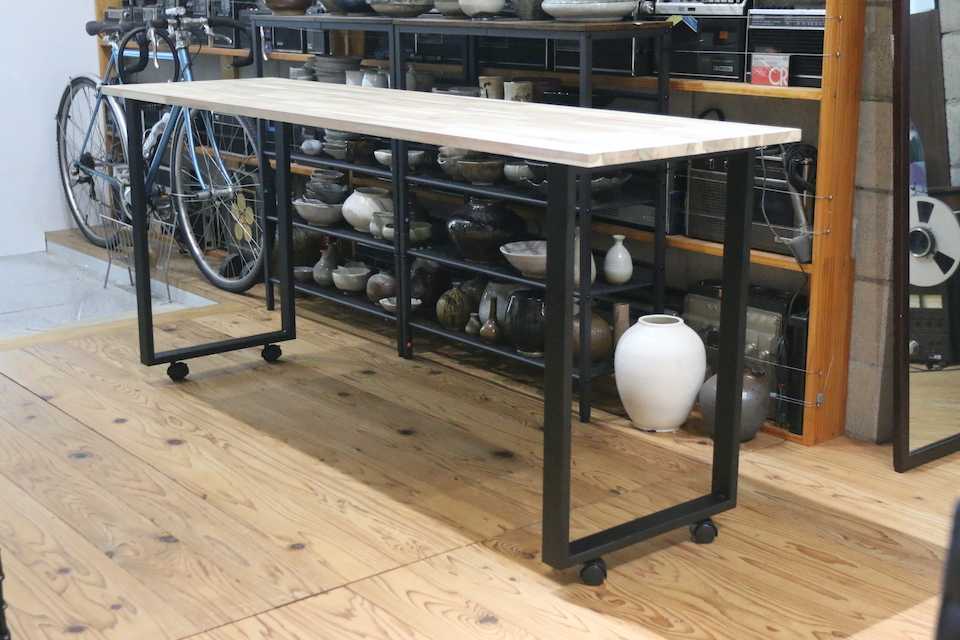

家具などの備品を入れて整備中。

2016/12/25

コメント(4)

脱（耐）原発ハウス773

偶然ですが、軸径がφ9mmと同じなんですよね。。でも、これはこれで気に入っているので、もちろん面倒ということもありますので、似たような既製品を買いますw

2016/12/23

コメント(0)

脱（耐）原発ハウス773

IKEA で1,000円で買ったフレキライトのクリップが壊れたので使えないのですが、点灯はしますので、何かに使えるかも、と思って保存していました。アレに移植して使えるかも？

2016/12/23

コメント(4)

脱（耐）原発ハウス772

試聴室には自宅の部品や機械を引っ越しするつもりなので、ラックを3台買いました。コンセントを増設して歯科室の入り口にWelcome マットを置きました。

2016/12/16

コメント(0)

脱（耐）原発ハウス771

今日は試聴室のエアコンの室内機を設置して、後はエアパージをするだけで使えるようにしました。ついでに◯ォシュレットも。エアタービンの機械はお中華製のポータブルタイプということで、水はボトルに入れてエア圧で送り出す機構のようです。スリーウェイシリンジも付いていて（使わないけど）、なかなかの優れものだと思いました。2〜3万円程で入手でき、常用のタービンホースも簡単に移植でき、エアを突っ込むだけですので、安く実用的な往診用のタービン、または2本目のタービンが欲しい歯医者さんにはお薦めです。小物機械はゴロゴロに収めて、PCは組み立て式アルミ部材で作った有り合わせのフレームに載せて使います。

2016/12/15

コメント(0)

脱（耐）原発ハウス770

お中華製のエアータービンセットにお気に入りのモ◯タ製のタービンホースを移植した。一発動作しましたが、まだハンドピースを付けて試していません。でもたぶんいけるでしょう。ここではいろんな症例をアップしていますが、このようなコンパクトヘッドを持つハンドピースが使えるシステムを持っていないとできない症例ばかりです。もちろんここの読者の歯医者さんも真似されても結構ですが、マニュアルが用意されていて、それに従えばだれにでもできるような手技ではなくて、どんな不測の事態に直面しても臨機応変に対応できる頭の良さ（反射神経？）と従来の常識に左右されない深い探究心（じぶんで確かめたことしか信じない、頑固さ？）、何よりも子供の頃から毎日工作に明け暮れていて、なにも考えないでも勝手に手が動く、作れないものがほとんどない、いわゆる「工作慣れ」しているという素地がないとできないと思います。エアスケーラーなども置いて、なんとなく歯科室らしくなってきました。

2016/12/14

コメント(0)

脱（耐）原発ハウス769

今日は試聴室にエアコンを設置しようと、室内機が付く部分に壁紙を貼り（いずれは全面に貼るつもり）、室外機を設置し、4mの出来合いのホースを室外機から室内機の裏側まで配管した。今日はお掃除ばかりやっていました。小学校側の法面のゴミ拾いもしたし、歯科室とホールのお掃除もしました。小さな薪ストーブを置いてみましたが、煙突はまだです。たぶん石油の値段が高騰し、電気代も払えず、仕方なく裏山でソダを拾わないと暖がとれない、そんな時代が来るまでは使わないでしょう。室内が汚れますので。。wと言っても、そんなに遠い未来ではないです。。診療台以外のグッズは置いてみました。バキュームホースは短いので、シリコンチューブを2m発注しました。内径10mmで外形13mmと14mmの2種類です。杉の床材はキズが付きやすいのでマットを並べてみました。まだ裏紙を剥がして接着していません。暗くなったので帰りに外から屋内を撮ってみました。

2016/12/11

コメント(0)

脱（耐）原発ハウス768

スピーカバッフルなどに使って余った材木は歯科室に置いていましたが、そろそろ歯科室が実用段階に入りましたので、薪にして片付けました。ユニットの引き出しは3段あって、診療に必要なものは収納できます。壁際に立ち上げている配管配線にユニットから接続するとこんな感じになります。ちょっと暗いですし、全部は接続していませんが。

2016/12/09

コメント(0)

脱（耐）原発ハウス768

タービンホースを交換するには配管を理解しておかねば、、と思って。

2016/12/08

コメント(0)

脱（耐）原発ハウス767

ユニットのキャスター付き台を作ったので、ユニットを置いてみた。後はタービンが使えるようになれば完成

2016/12/08

コメント(4)

脱（耐）原発ハウス766

パパは足が悪いうえに太っているのでお風呂に入れません。引っ越して6ヶ月の間に2回しか入っていないそうです。なぜなら、湯槽の底がツルツルしていて、立てないからで、へたをすると湯槽の中でそのままあの世往きになってしまいそうですwで、滑り止めを貼ってみました。番手の荒いサンドペーパーのようにザラザラなので、気をつけないとお尻の皮がむけるかもしれませんw

2016/12/08

コメント(0)

脱（耐）原発ハウス765

バキュームのON/OFFのリレーは30Aのパワーリレーに交換したので、快適に使えています。このオムロン製のパワーリレーはDC12V駆動だと思っていましたが、AC200V駆動だったので、既存の配線にそのまま繋ぐことができたので、まあ、良かったです（？）ユニットはタービンの付いていないDH用のユニットとは言え、70kgとかあって、とても動かせないので、キャスターを付け、その隙き間から配管を出すことにして、今、キャスター付き台を作っています。

2016/12/08

コメント(0)

脱（耐）原発ハウス764

バキュームやソーラー発電と商用電源の自動切り替えに使うリレーをいくつか取り寄せてみました。いずれも12VDC駆動です。左からオムロン製パワーリレーG7L　モノタロウ価格¥1,253税抜き20〜30A誘導負荷に強いと書いてありました。ネジ端子なのでだれでも交換可能かと思って買いました。オムロン製パワーリレーG4A　同¥519エアコン用だそうで20A、誘導負荷に強く瞬間的には80AもOKと書いてありました。安くて性能も申し分ないのですが、端子が基板用なのでハンダ付けができないと交換が難しい。。NAP製12V汎用リレー　同¥1,190車用のエアコンやライト用だと思われますが、仕様がはっきりしません。ファストン端子なので買ってみました。

2016/12/06

コメント(0)

脱（耐）原発ハウス763

床板にあらかじめセットできるエアー／水アッセイと電源／バキュームコントローラーを床板にビス留めして、床板を置いて、床板が所定の位置にセットできないと固定できない下水とバキュームの取り付け枠をビス留めして、カバーを取り付けた。open床の配管配線はできたので、ユニットの設置です。業者は6万円取ります。ユニットを買って、そこに置いて帰れ、というと、設置させてくれるまで帰らない、6万円かかります。と業者は押し売りします。むかつきますね。何もできない歯医者は業者になめられているわけです。そしてそのお金は患者に付け回されるわけです。これが歯科業界。これが全て自分でする理由。

2016/12/04

コメント(0)

脱（耐）原発ハウス762

エアーと水のアッセイを床板に取り付けるのがけっこう面倒です。床板は配管の邪魔にならないように最小限のトリミングが必要で、なんとか、取り付けできそうです。黒のテープは穴開け時に板がチッピングしたので、破片を木工用ボンドで貼り合わせ、固まるまでの押さえです。

2016/12/04

コメント(0)

脱（耐）原発ハウス761

問題の切り替えリレーなのですが、バキューム用に使ったリレーが誘導負荷（モーター）には滅法弱くて、すぐに接点が焼き付いたので、いろいろと探していました。機械式、あるいはMOS-FETによる半導体パワーリレー、自動車エアコン用のリレー、もしかしたらエアコン用のパワーリレーが誘導負荷に強く最強かもしれません。しかも、安い！（◯ノ◯ロウで519円しかしない！）ので取り寄せ中です。これが使い物になれば、ソーラー発電システムの自動運転も安くできる可能性大です。投入80A、通電、しゃ断20Aを実現した1極小型パワーリレー。投入電流80A、通電、しゃ断電流20Aでモータ負荷開閉を実現。小型ながら高容量開閉、高耐久性を実現。UL、CSAエアコン規格に準拠する絶縁距離を確保。耐ノイズ性の高い絶縁構造を採用。標準品で耐フラックス構造を採用。RoHS適合。耐電圧(コイルと接点間)AC4500V 50/60Hz 1min(同極接点間)AC1000V 50/60Hz 1min耐久性機械的/200万回以上(開閉ひん度18000回/h)モーター負荷/20万回以上(開閉ひん度3sON、1.5sOFF)インバータ負荷/3万回以上(開閉ひん度3sON、5sOFF)用途エアコンコイル定格電圧(V) DC12 質量(g) 約23 極数 1 消費電力(W) 0.9 接点構成 1a 端子形状タブ端子(#250)、プリント基板用端子両用形端子の種類負荷接点端子/#250、コイル端子/プリント基板用端子絶縁抵抗(MΩ) 1000以上(DC500Vメガにて) 使用周囲温度(℃) -20～+60(ただし、氷結および結露しないこと) 接触抵抗(mΩ) 100以下(DC5V 1A電圧降下法にて) 耐振動(耐久) 10～55～10Hz 片振幅0.75mm(複振幅1.5) 使用周囲湿度 5～85%RH 復帰電圧 10%以上動作電圧 70%以下耐振動(誤動作) 10～55～10Hz 片振幅0.75mm(複振幅1.5) 接点材質 Ag合金(Cdフリー材) 定格電流(mA) 75±10%(コイル温度+23℃にて) コイル抵抗(Ω) 160±10%(コイル温度+23℃にて) コイルインダクタンス(H)/鉄片開放時 0.8 コイルインダクタンス(H)/鉄片動作時 1.1 最大許容電圧(V) 160%(at23℃) 最大開閉ひん度(回/h)/機械的 18000 故障率P水準(参考値：開閉ひん度120回/min時) DC5V 100mA 接点電圧の最大値(V) AC250 動作時間(ms) 20以下耐衝撃(m/s2) (耐久)1000、(誤動作)200 定格通電電流(A) 20 接点機構シングル最大開閉容量 5000VA 復帰時間(ms) 10以下接点電流の最大値(A) 20 耐衝撃電圧(V) コイルと接点間/8.5k (1.2×50)

2016/12/04

コメント(0)

脱（耐）原発ハウス760

今日は朝から雨模様で、現場のソーラー発電もだめかな？と思ったのですが、意外に300Wも発電していたので、雲が薄いのかな？と思っていたら、晴れて来ましたwそろそろソーラー発電も自動運転にできるだけのノウハウも溜まってきたので、考えるだけは考えておこうと思っています。センサーをどうするか？切り替えリレーの種類は？制御方法はマイコンを使うか？市販のシーケンサーを使うか？ハードロジックで組むか？じつはものすごく単純に制御できる気がするので、ハードロジックかな？などです。現場の歯科機械の配管配線の立ち上げですが、床材の穴開けは一発で決まりました。穴の歪みはカバーの取り付け調整範囲内に収まっています。全体

2016/12/04

コメント(0)

脱（耐）原発ハウス759

現場にはオクで買った安物のキーボードを置いていて、これはアナログのピアノとタッチが全く違うので、ものすごく弾きにくいです。軽過ぎて力を抜くのが難しい。。このところ毎日弾いていたら、やっとなんとか慣れました。で、今度はふつうのピアノを弾いてみたら、ものすごく重たく感じるのですね。びっくりしました。歯科室の作業はあと1枚床板を加工して、配管配線の立ち上がりをきれいに処理するだけなのですが、けっこう難しい。サネの部分を嵌め込みながら回転させて配管に被せるので、3次元的な加工をしないといけないからです。

2016/12/02

コメント(0)

脱（耐）原発ハウス758

とりあえず。

2016/12/02

コメント(0)

脱（耐）原発ハウス757

床板の造作を窓際から順にやっていました。湿気を含んで膨張した板を削ったり、下水の掃除口を取り付けたり、スピットンの配管の床を取り付け、水、エア、下水、バキューム、電源、口腔外バキュームのシャッターといろいろあるのですが、サネの分の10mmの遊びがないと床材が置けないので、思案中。スピットンは置いてみた。

2016/12/01

コメント(0)

脱（耐）原発ハウス756

向って左がお気に入りのM社のタービンホース。分岐用のベースが別売りで入手できます。エアのリターンにはオイル受けのフィルターボトル、これも別売りの純正品です。これらは補修部品として入手できます。価格はたぶん8〜9万円ほどしますが、堅牢な日本製の歯科用パーツとしては適正な価格です。右がお中華製のエアタービンとフットコントローラ、3WAYシリンジと水のボトル、エアホースを繋いで使います。価格は2〜3万だったと思いますが、高いか安いかはビミョーですwたぶん、すぐ壊れるというか不具合が生じるでしょうw欲しい部品はエアのフットコントローラだけなのですが、水やエアを絞るバルブや減圧弁なども付いていますので、簡単にM社のタービンホースを移植することが出来ると思います。ふつうの歯医者さんは日々自分で使っている機械器具を作ることはおろか、修理すらできません。原理を理解していないこともままあります。壊れたら、慌てて業者を呼びつけるのが当たり前になっていて、業者もそれが当然のことと思っていますが、自作派の僕としては我慢できません。ネット社会の今ではほとんど全ての望む部品が入手できます。家の自作もそうですが、やろうと思えばなんでもできる時代になっています。もちろん勉強が大切ですが、皆さんもいかがですか？w

2016/11/28

コメント(0)

脱（耐）原発ハウス755

スピットンの下水、水、お湯の配管の立ち上げも終わって、全ての配管が終わったので、床材を加工して仕上げるだけです。と言っても簡単ではないですが。。かなり複雑な配管、配線を10cm程の幅の隙き間に押し込みましたので、ふつうでは有り得ない高密度実装なっています。歯科用の機械はエアータービンをどーするか？という課題が残っていますが、お中華製のエアータービンと3Wayシリンジの簡易キットにいつも使っているM社製のタービンホースを移植するつもりで、エアーを通してみました。なかなか良い感じでエアーのコントロールができます。エアーのリターンも付いていない2ホールのタービンホースが付いていますので、切り離して、M社製のホースを繋ぐつもりなので、ホースの内径を調べて、接続法を考えておく必要があります。

2016/11/27

コメント(0)

脱（耐）原発ハウス754

こんな感じで実際に置いてみた。

2016/11/27

コメント(0)

脱（耐）原発ハウス753

天板に穴を開けて、ボールを取り付ける手順を考えてみた。ボールと配水管を仮組してみた。給排水の立ち上げを考えています。

2016/11/27

コメント(0)

脱（耐）原発ハウス752

試聴室

2016/11/25

コメント(0)

脱（耐）原発ハウス751

うがい用の洗い鉢（スピットンといいます）を置く台の防水をどーするか？というのはなかなかの問題でして、いろいろ検討しましたが、壁紙用のキズ・汚れ防止シートというのをホームセンターでみつけたので、試してみました。下地がやわな化粧合板だと張り替える際、剥がす時にいっしょに剥がれるかもしれませんが、やってみるとさすが（？）日本製、問題ありませんでした。まあ、剥がす事もないかもしれませんし。

2016/11/25

コメント(0)

脱（耐）原発ハウス750

今日は東日本もそうらしいが、九州でも夜は外気温3.3℃まで下がっていますので、薪ストーブに火を入れています。今日明るい内に外の機械室が完成し、寒い中での作業をしなくて済んだのでラッキーでした。で、完成記念写真アップしていきます。もうちょっと中古部品やホームセンターに売っているものででっち上げましたので、かなり安く上がっています。◯ナバの物置が一番高い、6万円。次が単相200V/三相200Vインバータ、28,500円。後は中古品と安物なのでトータル3万円といったところ。こんなものでも専門業者に発注するとコミコミで300万とか掛かります。歯医者に行くとそこそこお金がかかる理由が透けて見えてくるでしょう？でもまあ、こんなことをやっているようでは、世の中、スタグフレーションまっしぐらですな。。。配線図です。どうでもいいようなシンプルさです。

2016/11/24

コメント(0)

脱（耐）原発ハウス749

バキュームのセパレータと乾湿両用掃除機の配管がやっと終わったので、後は配線を残すのみとなりました。バキュームをホルダーから持ち上げたり、外部バキュームのシャッターを開けたときに掃除機をON/OFFするリレーが作動する配線です。これがそのリレーで200V駆動の三相インバータ始動用のものと同じものにしました。220VAの接点が4つ付いていますので、全部並列接続して電流容量を増やすことに。
