Jan 12, 2020
XML
カテゴリ:T430 T530
以前破損してしまったT530(2392-BMJ)のC-MOSバックアップ電池のコネクタポートを修理することにした。


 このT530はパスワードが設定されているようだったので、とりあえず、バックアップ電池を外して、POP(パワーオンパスワード)を解除しようと思ったのだが、外そうとしたらコネクタポートごともげてしまったのだ。

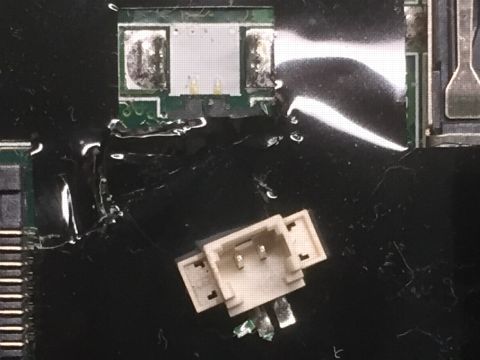

※バックアップ電池のコネクタを取り外そうとしたら、ポートごともげてしまった…。

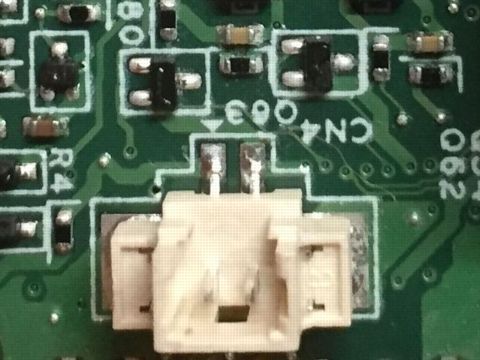

 問題は、一緒に剥がれてしまったパターンがどのような配線になっているかだが、これは、正常なT530(2359-CTO)を分解して確認した。



 この画像から、C-MOSバックアップ電池のプラス側は、チップ抵抗[R4]につながっているようだ。また、マイナス側はGND、トランジスタ[Q63]のエミッタにつながっているようだ。つまり、このラインをつくってあげれば復旧できる(?)ことになるのでは…。(目視だけでは心配なので、テスタを使って通電検査も実施 しておいた。)


 ということで、作業開始。

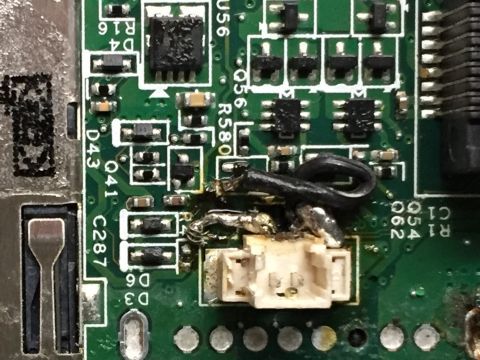

 …してはみたが、ぜんぜんうまくいかず、とっても醜い姿に…。

(一応、短絡がとっても怖いので、テスタを使って通電テストを念入りに行ってはいるが…。)

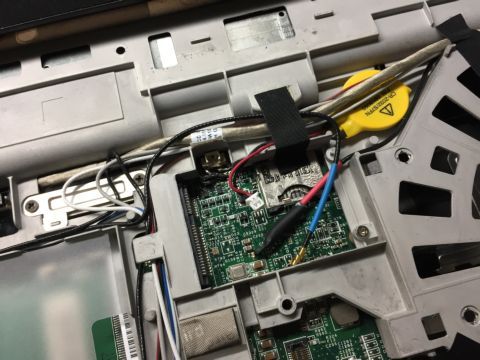

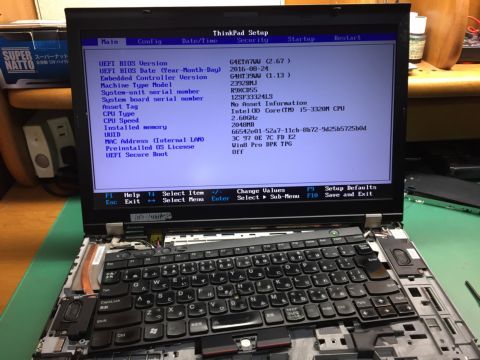

 組み立てて、動作確認をしてみる。バックアップ電池が外れていたので、日付・時刻のエラーが出るが、[F1]でBIOSに入ることはできた。



 設定されていたパスワードが、POPとSVP(スーパーバイザーパスワード)だったようで、BIOSの項目を変更することができない。
 もちろん、日付や時刻も変更できないので、ここはwin7を起動させて、OS上で変更を実行することにする。

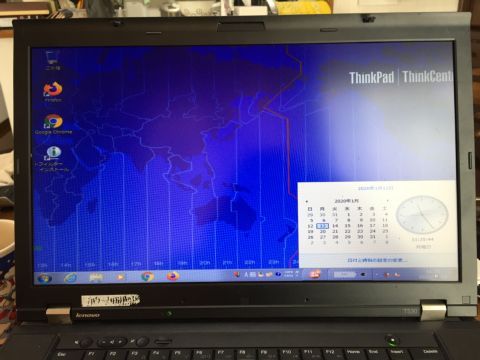

※win7上での日付・時刻の変更。BIOSロックされていても変更可能。

 これで、問題のT530はなんとか復活。

 次は、SVPを解除したいのだが…。
