T430のSVP解除に気をよくして、T530のSVP解除にも取り組むことにした。このT530(2392-BMJ)は分解してEEPROMの所在まで確かめているものの、SVP解除できないでいた代物だ。
■T530のEEPROMの所在
https://www.allservice.ro/forum/images/t530.jpg

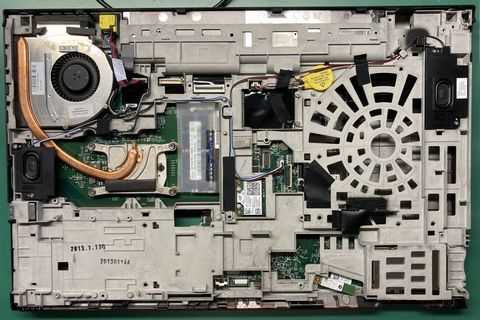

T530のEEPROMはシスボ(システムボード)裏面の中央部付近、絶縁シールの下にある。

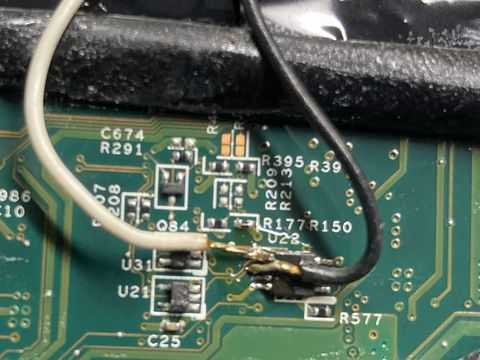

このEEPROMの5pin・6pinを、T430同様な方法でショートさせて、SVPを強制的に上書きする。
以前にも経験しているが、この方法、TPM(Trusted Platform Module:セキュリティーチップ)が動作している環境では失敗してしまう。
T61で経験したTPMに関わるセキュリティーエラーは、EEPROMとTPM、BIOSと三つのチップを同時交換しなければ解決できなかった。
※eeprom「NPX P24S08」。BIOS「ATMEL 26DF321」、TPM「ATMEL AT97SC3203」。
4x4セキュリティーエラーや、「192エラー」が出てしまい先に進めなかったT61は、EEPROM、BIOS、TPMと一気に交換して動作に成功した。交換したチップは不動のT61(7663-A56)より取り外したもの だった。(2017/8/14)
まあ、今回は幸いにしてうまくいったようだ…。
