Nov 22, 2021
XML
カテゴリ:T430 T530

 T530(2392-BMJ)の[G]キーが浮いてしまっている。



 よくよく見てみると、どうやら、キートップのパンタグラフを支える金属の爪が欠けてしまっているようだ。パンタグラフの軸が折れてしまうことやキートップの裏の爪が欠けてしまうことはあるが、キーボードユニット基板側の爪が欠けてしまう障害はめずらしい。
 これは見た目軽微な損傷だが実はかなりの重症で、キーボードユニットを丸ごと交換するしか手がない感じだ。

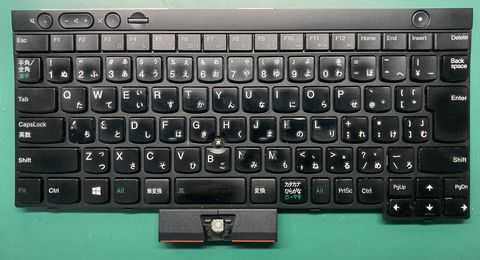

※浮いてしまった[G]キートップ。ユニット基板の爪が折れているため復旧が難しい。


※右上のパンタグラフの軸を固定する金属製の爪が折れてしまっている。


 でもそれでは費用がかかり過ぎるし…。

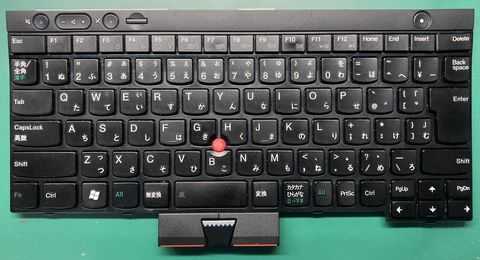

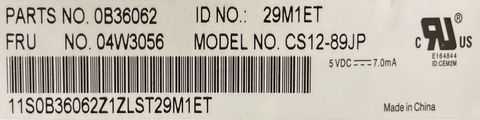

 ジャンク箱をあさってみると、センタークリックボタンが欠落しているために使えずお蔵入りしていたT430系の日本語キーボード「FRU P/N:04W3056」を発見。メーカー(おそらくChicony製)やパンタグラフ形状からこれが使えそうだ。

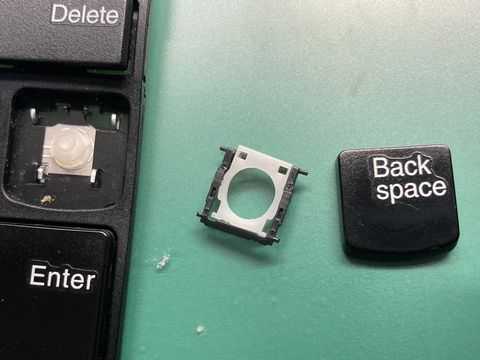

※T430系キーボードChicony製のパンタグラフ形状。


 キートップのテカリ具合も考えて、全体的にキー交換を行うことにした。



 キートップの上部を人差し指・中指の爪にひっかけて、親指をてこの支点にして持ち上げるように外していく。左右均等に力を加えていくのがいい感じ。
 但し、トラックポイントまわりのキー[G][H][B]は、パンタグラフの向きが違うので、取り外しに注意が必要だ。([G][B]キーは右から、[H]キーは左から取り外すといいと思う…。)

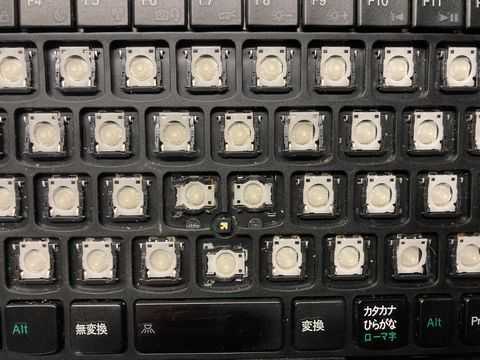

※【取り外し注意】トラックポイントまわりのパンタグラフの向きが他と異なる。

 けっこう気を付けて取り外したつもりだが、パンタグラフの軸が3つほど折れてしまった。(廃棄予定のジャンクがあれば安心ですが、一点物だとちょっとリスクは高そうです。)

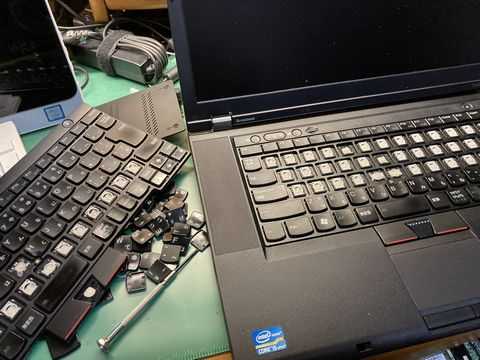

※無事キートップ移植が完了した日本語キーボード。
