カテゴリ:家作り
ほたるスイッチ コスモシリーズ ワイド21 ネオン灯
これはパナソニックの「コスモシリーズワイド21」の「ほたるスイッチ」です。
スイッチオフのとき、スイッチの一部が黄緑色に光り、暗闇でもスイッチの位置を知らせます。
おなじパナソニックの「フルカラー」や「アドバンス」のシリーズでは、別の色で光ります(橙や白)。
スイッチがオフのとき光るため、東芝ライテックではオフピカと呼ばれます。

ほたるスイッチ群
ほたるスイッチは、ハンドルを付けなければ、同じくらいの明るさで光っていることがわかります。

スイッチハンドルを付ける
ほたるスイッチにトリプルタイプのハンドルを付けると、中央に比べて、上側と下側の光が暗くなります。
中央もシングルハンドルの表示に比べれば、暗くなります。

「コスモシリーズワイド21」トリプルスイッチのハンドル取り付け位置がずれている
トリプルスイッチでは上下のハンドル位置がスイッチの中心位置とズレてしまうことが暗くなる原因です。
コスモシリーズワイド21のハンドル取り付け機構上の都合によるものです。

トリプルハンドルだけ見え方がちがう理由
そのため、トリプルハンドルだけは、ハンドル裏面のレンズ部品で、表示ランプの光をずらしています。

「コスモシリーズワイド21」スイッチハンドルの裏側
コスモシリーズワイド21用のスイッチハンドルの裏側はこうなっています。
左から、トリプルハンドル、ダブルハンドル、シングルハンドルの順です。
トリプルハンドルだけ蝶番の取付位置が3パターンから選べることがわかります。

表示付きハンドルの裏側 ダブルハンドル
ほたるスイッチの表示付きハンドルの裏側はこのようになっています。
上の写真はダブルハンドルですが、表示窓には透明なプラスチックが付いているだけです。
シングルハンドルも同じです。

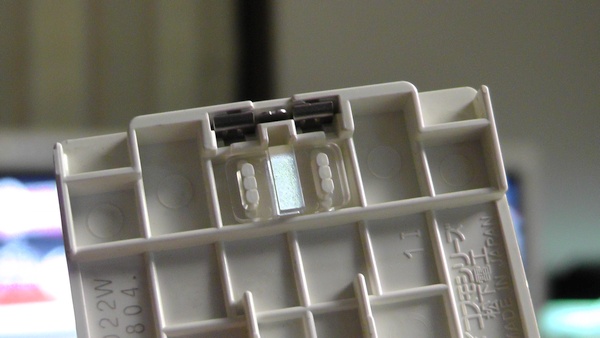

トリプルハンドルの裏側
トリプルハンドルだけ、中央以外の上下にずれて当たった光も中央の穴から出るようにレンズが付いています。

トリプルハンドル表面から光を当てると中央だけでなく上下も光る
逆にトリプルハンドル表面から光を当てると、レンズにより、中央だけでなく上下も光ることがわかります。

アドバンスシリーズとコスモシリーズワイド21の比較表
アドバンスシリーズとコスモシリーズワイド21の比較表です。
上図の通り、アドバンスシリーズでは、スイッチとハンドルの中央が合うようにスイッチ側をずらしています。

アドバンスシリーズとコスモシリーズワイド21の比較
一方、アドバンスシリーズは表示窓が右側にあるので、わざわざ左から右までレンズで光を導いています。
そのため、少し暗くなる傾向があるようです。
また、レンズがあるためか、裏にネームカードが入れられず、ネーム入りのハンドルがありません。
ちなみに、表示のないスイッチもないので、表示のないハンドルもありません。

スイッチオフのときにランプが光るしくみ
スイッチオフのときにランプが光るしくみは、上の図の通り、オフでも微小な電気が流れているからです。
「NL」とはネオンランプのことです。
コスモシリーズワイド21とフルカラーシリーズの「ほたる」はネオンの光です。
寿命は120,000時間ですが、寿命が来ると暗くなったり、点滅したり、消えてしまいます。

ほたるスイッチの消費電力
ほたるスイッチの消費電力は、100Vで0.04W以下、200Vで0.09W以下とのことです。
通常は100Vですが、ほたるランプを20時間点灯したら、1コ0.5円/月だそうです。
たとえば30コだとしても、15円/月ですね。

アドバンスシリーズのほたるスイッチの回路図
アドバンスシリーズの「ほたる」は白色LEDなので、スイッチの回路は上図の通りです(WTA5051)。
これも消費電力は0.04W以下、寿命は120,000時間です。

パイロットスイッチの点灯方法
ほたるスイッチとは逆に、スイッチオンでスイッチが点灯する原理は上図の通りです(WT5241など)。
パナソニック製はパイロットスイッチといいますが、スイッチオンで点灯するので、オンピカとも呼ばれます。
通電すると赤いLEDが点灯します。

通電時は赤LEDよりも青LEDで点灯して欲しいと思います。
赤は異常やエラーを示すカラーなので、正常に点灯している場合は青が相応しいはずです。
IHコンロ使用時に日本では赤く点灯するリングも海外では青く光ります。

ひかるスイッチ
パナソニックには、「ひかるスイッチ」と呼ばれるものもありますが、上図のような回路です(WT5341K)。
これも通電時に赤いLEDが点灯します。

WT5341Kには3線配線が必要
ひかるスイッチWT5341Kは、3線配線が必要です。
逆に3線配線できるのなら、WT5341K(580円)はWT5241(1,050円)より安いです。

パイロット・ほたるスイッチ コスモシリーズワイド21
オンのとき赤、オフのとき緑に点灯するスイッチは「パイロット・ほたるスイッチ」と呼ばれます。
回路は上図の通りです(WT5041)。
Wikipediaに「ONにすると黄緑色、OFFにすると赤色に点灯する」と書かれていますが間違いです)

パイロット・ほたるスイッチ コスモシリーズワイド21 低容量換気扇用
パイプファンなどの低容量換気扇用のスイッチの回路図です(WT50412)。
通す電流の違いのため、回路が異なります。

パイロット・ほたるスイッチ アドバンスシリーズ
アドバンスシリーズのパイロット・ほたるスイッチの回路図です(WTA5041)。
緑NLが白LEDになったこと以外、コスモシリーズワイド21と同じです。

パイロット・ほたるスイッチ アドバンスシリーズ 低容量換気扇用
低容量換気扇用パイロット・ほたるスイッチの回路図も同じです(WTA50412)

(図表はパナソニックのWEB上にあるカタログや図面から引用したものです)
