窓の位置

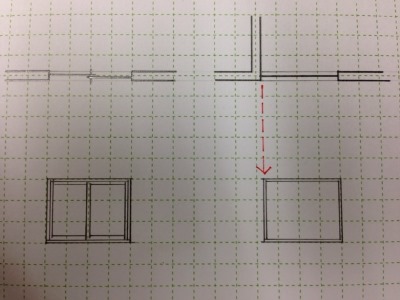

RC造の図面の場合、木造と違って柱がありませんので、方眼に合わせて窓の大きさを設定することができるのですが、壁があるところに窓を設けた場合は注意が必要です。左の引違窓はちょうど方眼に合わせていますが、右のFix窓は、右側はいいですが、左側は壁がありますので、方眼から少しずれることになります。平面図ではずれているのに、立面図では方眼に合わせてしまう事がついついおこってしまいますので、注意して下さい。右の窓ですが、引違にした場合は中心も少しずれますので気を付けて下さいよ。 kanna　

2015/03/25

閲覧総数 1659

2

寄棟屋根を考えてみよう　解答

基本編斜めの線は原則45度に引きます。あえて45度にしない方法もあります。その場合は、屋根の勾配が違ってくることになります。応用編できましたでしょうか。よかったら、立面図も考えてみてください。kanna　

2017/09/29

閲覧総数 7921

3

製図版の枕

ほとんどの平行定規には、傾斜を付けるための足が付いていますが、もっと角度を付けたかったり、試験会場によっては机の大きさにより、その足が乗らない場合があります。その為、平行定規の下に敷く枕を用意する受験生が多いです。一番多いのがダンボールを折って輪ゴムでとめるタイプもしくは、木の板でも作る事ができます。第5期生発案、通称ぱたぱた君３枚の板を蝶番でつなぎ合わせています。ちなみに、製図板の角度は30度までと決められています。本試験では、腰を浮かせて作図しても大丈夫ですが長時間だと腰がしんどくなってきます。製図板の角度を付けたり、クッションなどを敷くとだいぶ楽になると思いますよ。 kanna　

2012/07/31

閲覧総数 5518

4

どうすれば合格できるか

「どうすれば合格できるか。」考えたことあると思います。「一度でいいから合格したい。」これはどうかわかりませんが、思ったことある人、多少はいると思います。では、これはどうでしょう。「５回受けて５回とも受かるにはどうすればいいか。」おそらくあまりいないと思いますが添削をしていると時々思うことがあります。この人は何回受けても合格できる。対して、前の課題はできていたけど、今回の課題はそうではなかった。こんな人もいるわけです。１回受けて合格するのと５回受けて全て合格するのちょっと違うように思いますよね。「どうすれば合格できるか。」　　　　　　と「５回受けて５回受かるにはどうすればいいか。」実際に５回受ける必要は当然ないのですがそのつもりで試験対策に取り組んでみるとちょっと意識や方法が違ってくるかもしれません。kanna　

2025/10/17

閲覧総数 97

5

最高の高さ

図にするとこんな感じになります。屋根勾配を4寸（4/10）とした場合aの寸法は、ｂ×4/10　で求まります。これに、軒高と屋根の厚みを加えてください。屋根の厚みとはこの部分です。これを加えないと、垂木の下端までの高さとなってしまいます。屋根の厚みは、垂木の寸法や屋根の仕上げ材によって違ってきますが、100~150としておけばOKです。計算上、7956ｍｍなど細かい数字になってしまいますが、屋根の厚みがアバウトですし、ミリ単位の施工はできませんので、7960ｍｍと数値を丸めてしまって結構です。立面図を描くときに、勾配をとって高さを出す人がいますが断面図で最高の高さを計算する必要がありますので、断面図を作図した後、スケールでとるか断面図に平行定規をあてれば、そのまま高さを取ることができます。これは立面と断面を同じ高さ位置に描く場合ですが。kanna　

2017/05/05

閲覧総数 30008

6

有効寸法とは

有効でその寸法が求められた場合、そのサイズのものがその空間に入らなければいけません。例えば、便所の有効幅が1,200㎜必要な場合、壁心の間隔で1,200㎜を取ると、壁の内側では1,200㎜取れないことになります。床面積や部屋の面積などは一般に壁芯での寸法で求めますが、有効での寸法が求められた場合は、少し注意が必要です。kanna　

2018/08/12

閲覧総数 4035

7

製図板の角度

製図板の傾斜角度は30°以下と決められています。むかーしはこのような決まりはなかったのですが何年か前にできました。15年くらい前ですかね。。。30°と言うとこのくらいです。けっこう傾斜が付いているという感覚です。このくらい角度を付けると作図する時の姿勢はかなり楽になります。腰や首などの負担が軽くなります。でも、このままだと平行定規の上部分が下がってしまうんですよね。ということで、手前部分を養生テープで机に止めました。これで、かなり平行定規は固定できます。ただ、試験会場によっては、テープの使用が認められないところがあるのです。おそらく、ガムテープを使ってきちんと取らずに帰ってしまい、後始末が大変だったのだと思います。テープを使う場合は、きれいにはがれるテープを使って、試験後はきれいにして帰るようにしてください。自宅で作図の練習をする時は、できるだけ体の負担が軽くなるように行なうといいです。本番での想定もしておくと安心ですが、それでずっと作図を行なう必要はありません。本番は、アドレナリンが出るので結構乗り切ることができるんですよね。試験が終わってからがちょっと大変みたいですが。kanna　

2023/06/24

閲覧総数 1638

8

画像生成AI

画像生成AIを使って建物の画像を生成してみました。現代的な２階建ての住宅という条件です。次はマンションのリビングルームほぼ写真ですね。パーススケッチ風に仕上げてもらいました。色を付けてもらうとこんな感じ４つ共、生成するのにかかる時間は１分かからないくらいでした。この画像生成いろいろやってたら、１日遊んでしまいそうです。kanna　

2025/11/04

閲覧総数 55

9

やりはじめると

面倒くさいと思っていることでもいざやりはじめると面倒という気持ちはいつの間にかなくなっているこんなことありませんでしょうか。例えば、掃除です。やり始めるまでは腰が重いですが、いざはじめてしまうとついつい夢中になって頑張ってしまいます。ジョギングやウォーキングもそうウェアに着替えてしまうともう歩く気持ちになっています。はじめてしまえば面倒という気持ちはなくなる。これ、わかっていたら使えませんでしょうか。と言いますか、実際に使っている人いるんですよね。ちょっと面倒、でもやらなくてはいけない。そんなことがありましたら思い出してみてください。「はじめてしまえばあとは楽。」千里の道も一歩からということわざがありますがはじめの一歩は大事なんですよね。kanna　

2025/11/01

閲覧総数 49

10

手すり子（格子）の間隔

毎日通っている橋ですが、今日はふとこの欄干の手すり子の間隔（すき間）が気になりました。というのは、先日、テレビのニュースで、歩道橋の手すりの隙間から１歳の赤ちゃんが落ちたというニュースを見たからです。（けがはしましたが、命に別条はなかったです。）その地域では、歩道橋を作る際、すき間は15センチ以下と定められているそうです。（ただ、その橋は、基準ができる前にできた橋で、部分的に広いところがあったみたいです。）この天満橋のすき間を測ってみると、同じ15センチでした。おそらく同じ基準なのでしょう。建築の基準はと言うとバルコニーなどの格子の隙間は11センチ以下という基準がありますよね。これは、赤ちゃんの頭が通らない大きさ、これが１つの目安になっています。となると、橋や歩道橋の15センチはちょっと大きいと思うんですよね。基準ができる前に作られたものは気を付ける必要がありそうです。利用する側も管理する側もです。kanna　

2017/04/05

閲覧総数 853

11

やってはいけません

スロープは、身障者用駐車スペースから利用できるようにする必要がありますが、それ以外の人も使用する時があります。全ての人が利用できる位置に設けて下さい。断面図にはこれだけの寸法が必要です。軒高も忘れずに。スロープ（階段もですが）の矢印は下から上に向けます。反対になってはいけません。以上はほんの一例ですが、最端エスキース・コードには、行なってほしいことと行なってほしくない事をたくさん掲載しています。全てを覚えるのは無理かもしれませんが、とにかく一度読んでみて下さい。そして内容を理解して下さい。それだけで大きく違います。せっかく持っている情報（本）なのに知らなかったり、使えなかったりするのはちょっともったいないですよね。 kanna　

2015/05/03

閲覧総数 3305

12

屋根の高さ

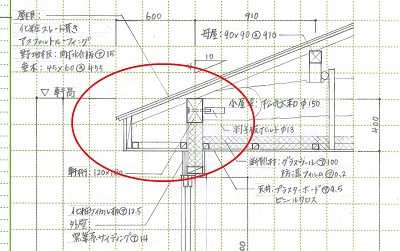

図面の縮尺は違いますが矩計図のこの部分と立面図のこの部分実は、同じ高さなんです。えっ、知ってました？ですよね。でも、違う高さで作図している人けっこういるんですよ。それから矩計図の切断位置は軒桁があるところを選んでください。妻側を選んで切断すると、軒桁がありませんし屋根の形状が違ってきます。これも、先ほどの屋根の高さほどではないですが毎年何人かおられます。注意してください。kanna　

2023/02/01

閲覧総数 540

13

屋根伏図

平面が四角だと何も問題はないのですがちょっと複雑な形状になるとややこしくなる屋根伏図。次のような平面形状のプランについてどのような屋根伏図になるかよかったら考えてみてください。もちろん、勾配のある屋根で考えてくださいよ。一般的には切妻屋根か寄棟屋根ですよね。寄棟屋根で考えるとこうなります。もしくはこうです。西側と南側部分が切妻になっています。試験的にはできるだけシンプルな形状にしたいですが建築士になるのでしたら是非とも、描けるようになっていただきたいです。４方向から見た立面図も。。。kanna　

2020/04/25

閲覧総数 2709

14

車の大きさ

車を表す記号を大きく描く人がとても多いです。特に、駐車スペースの大きさを広く指定された場合に車まで大きくしてしまう人が多いです。　最端エスキース・コードより他にも、何気に描いているとサイズがおかしくなってしまうものがあります。20センチくらいしかない椅子とか直径1.5ｍくらいの丸テーブルとか奥行20センチくらいのシンクとか長さ1.6ｍくらいのベッドとか1ｍほどの洋式便器、、、作図している多くのものは、身の回りにあるものだと思いますので是非測ってみてください。サイズを予想しながら測ってみるとスケール感覚が身に付くと思います。kanna　

2017/08/15

閲覧総数 9245

15

成功の反対

成功の反対一般的には「失敗」となりますが「行動しないこと」という考えがあるみたいです。あらゆるシーンでそれが言えるとは限らないかもしれませんが失敗を恐れて行動しないのはもったいないですよね。特にそれが自分がやりたいことや求めているものであれば尚更です。「失敗は成功のもと」という言葉もありますし失敗をポジティブに捉えることができればチャレンジすることは楽しく感じるようになりますし人生や日々の生活も変わってきそうです。あと、最近見た名言でこのようなものがありました。「俺はキムタクにはなれないが、キムタクも俺にはなれない。」ただのお笑いのネタかと思ったのですが調べてみると、ダウンタウンの松本さんが言ったみたいで他人と比較しても意味がない。自分らしさや個性を大事にしようこんなメッセージが込められているみたいです。深い言葉を面白く言うところがさすがですよね。kanna　

2025/10/18

閲覧総数 85

16

新しいスタッフです。

今年から最端製図.comのお手伝いをしていただく事になりました。二人の先生を紹介します。□なお先生見かけによらず、なお先生の描く線は力強いです。現在アトリエ系の設計事務所勤務。現場と事務所と役所を飛び回っています。□あめぞう先生　　杜辺　Ａ．雨造（とべ　Ａ　あめぞう）かんたんキャラは微塵も感じさせないその言動。シャープな線とテンプレートを使ったような数字はまるでＣＡＤ図面！？メカニカルドラフトマンという異名を持っています。今年は昨年よりも最端生がきっと多くなる。はずなので（希望的観測）メンバーも新たによりパワーアップしました。ホームページのリニューアルももうすぐです。今年も最端製図.comを宜しくお願いします。桜の開花が待ち遠しいですね。kannaでした。　

2007/03/20

閲覧総数 11

17

ハッカー

ハッカーって、いろいろな意味がありますが建築現場でハッカーと言えば、結束線を結ぶ工具です。鉄筋工事で鉄筋屋さんが使っています。使い方、ご存知でしょうか。この結んでる様子をイラストにしようと思ったのですがこれがなかなか難しかったです。描いてしまうと、それほど難しいようには見えないのですが割と頭の体操になりました。 kanna　

2016/02/11

閲覧総数 1413

18

スロープの注意点

スロープ何気に描いている人が時々おられます。まず、長さですが、勾配条件が1/15以下の場合、上ろうとする部分の高さの15倍の長さが必要です。段差が200の場合は、200×15　で、3,000以上の長さが必要です。以上なので注意して下さい。4,000はOKですが、2,800はNGですよ。それから、矢印を記入しますが、矢印は、傾斜になっている部分全てに引いて下さい。一部しか描かないのは間違いです。あと、途中で曲がる場合は、必ず、踊り場部分（水平なスペース）を設けます。方向転換を安全に行うためです。方向を変えながら上り下りするのは危険です。これは階段も同じまだあります。上がりきったところ、玄関ポーチ部分には、扉を開けることを考えて、車いすの待機スペースを設けて下さい。扉を開ける方向は、スロープ側です。内開きや引き戸の場合は、それほど心配いりません。最後に手すりですが、必ず設けて頂きたいですが、単純に設ければいいというわけでもありません。例えば、このスロープ、事務所に来る途中にある銀行のスロープですが、教科書通りのバリアフリー設計になっています。健常者はまっすぐ階段で出入りできます。スロープは右の方から上がるようになっていますね。悪い例はこれ、この赤く線を入れたところにまで手すりを設ける人がいます。ここには必要ありません。健常者の方は、かえって不便です。ちなみに、この出入り口、床は滑りにくい素材と、それから、視覚障碍者に対しても配慮がされていますよ。 kanna　

2013/07/02

閲覧総数 10344

19

丸太の描き方

伏図で表現する丸太って凡例ではこのようになっていますがこのように反対にするのはどうなんでしょうか？これは全然問題ありません。はじめの図は、丸太の末口が左側で元口が右側であることを示しています。２枚目の図は、元と末が反対に設置されているということになります。では次の図はどうでしょう。これは間違いとは言いにくいのですが上下が逆さまなので、なるべく凡例に合わせた形で表現してください。今度は縦になる場合です。上の４つの場合、好ましいのは？そうですね、右の２つです。左の２つは、逆さまと言えます。縦になっている寸法線を見ていただくとわかりますが数字は西側が上になるように記入していると思います。図面を縦にする場合は、基本的には西側を上にします。最後です。下のような丸太の継ぎ方で一般的に行われるのは。実務で携わってないと難しいかもしれませんが上のように継ぐのが一般的です。下のように継ぐのは、別れ継ぎと言って忌み嫌うそうです。試験で行なっても減点はされないと思いますができればやめておきましょう。柱を逆さまに使うのも昔の大工さんはしなかったみたいですよ。今はほとんどプレカットで加工しますがどうなんでしょうね。集成材の場合は全く関係なさそうですが。kanna　

2020/03/01
