カテゴリ:ラジオ・受信機
セカイモンで落札してから外観清掃だけしていたソニーのTFM-8100WAを開けて、観察がてら簡単な内部清掃をやりました。サービスマニュアルにしたがって分解したので、つまみの下なども綺麗になりました。つまみを外すときは細くて丈夫な糸やiPodの分解治具が役に立ちますよ。

まず裏ぶたを開けた全景です。
パーツを見るとやっぱり古さを感じますね。抵抗器は、ほとんどが誤差±10%のソリッド抵抗です。ICF-5600を整備したときの経験だと、ソリッド抵抗は抵抗値の経時変化が大きいと言う印象しかありません(^_^;)

一渡り現物と回路図を照合したら、今手持ちにない抵抗値の物が幾つか使われていました。何種類かは新規に購入しないとダメですね。まあ仕方が無い。

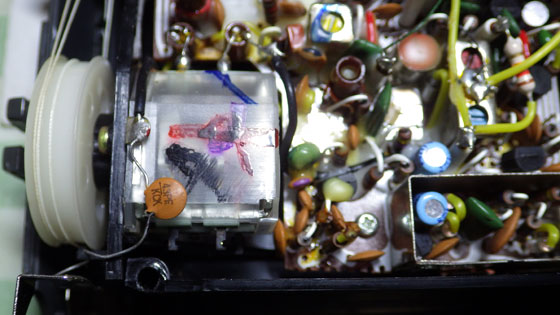

また本機はポリバリコンではなく、2連のエアバリコンが使われています。
最後はゲルマニウムTrを使ったAF出力部分。真ん中付近のめがねのような放熱板が付いているのが、出力トランジスタです。しかしスポンジやゴム系接着剤がボロボロパリパリになっていて、時の流れを感じますよ(^^ゞ

最後に心配していた2SC710は、やはり脚が黒くなっていました。いまはまだ増幅作用がありますが、実際に整備するときは問答無用で全数交換します。
