カテゴリ:T-81H/RF-1006M
規模の小さいラジオの割には時間がかかりましたね〜。最後の修正はFMの同調回路周辺と、同じくFMの音声信号経路です。まずFM同調回路周辺は、プリント基板にヒョロヒョロッと付いていた10pFのコンデンサ。コレを18pFへ交換し、同調コイルとトリマーコンデンサを正しく調整してバンド上下端での感度バランスを取りました。同調コイルは長さを調整するためにこんな角度に(^^)
”並列のコンデンサは3pF → 6pFへ増やしました。感覚的には6だと増やしすぎだと思いますが、5pFの手持ちがないので仕方が無い”と前回報で書きましたが、自分の勘違いに気付き修正しましたよ(^^ゞ

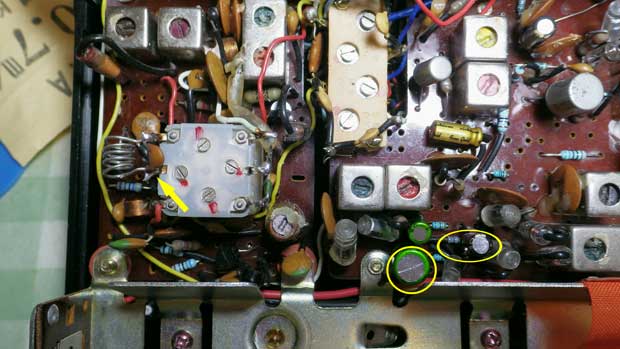

ケミコンの交換部分は下の通りです。黄色い矢印は、上の画像の18pFがあるところです。

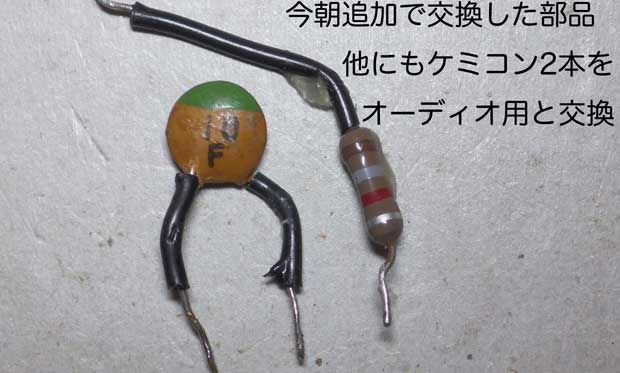

改めて交換した部品の一部がこちらです。
やっと終わった〜っ! 仕上がり今一のRF-858よりも、よっぽど達成感あり
\(^O^)/
