2015.01.12
カテゴリ：ＮＦ１３シフトインジケーター
以前付けていたシフトインジケーターが調子が悪いです 物理的にシフトべダルの上下を感知し作動するものでしたが... 残念ながら動かなくなりました 接触不良を疑いましたがどうも違うようです んで 新しいギアインジケーターの設計に取り掛かります（半自作） 実は一部昨年仕入れていた部品であったのだが中々やる気が起きませんでした
１．まず手にれるのはＧＮ１２５のセンサー部 ＮＦ１３のニュートラルセンサーはニュートラル感知のみですが ＧＮ１２５の物は他のシフトポジションからの信号端子が付いています
取り付け部分の直径は全く同じです（左純正・右ＧＮ１２５）

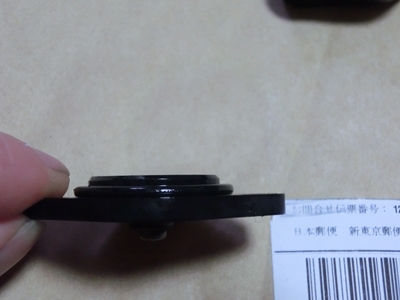

こちらが純正です（Ｏリング付いています）
結局流用上問題となるのは以下の２点です センサー部の厚みが１０ｍｍ厚い→これはネジの長いのを探す ニュートラル端子の位置から取付角度が異なる→これはステーなんかで固定しましょう
実はこれを入手後に広島の知り合いの方より同じものを無償で頂きました 広島の方が使っているのはＶＪ２１ＳＰ用のセンサーでしたが手に入らないので諦めていました ↑師匠のような方です 色々教えていただいています いつもお土産本当にありがとうございます 頂いたのは何のバイクのか聞くのを忘れましたが もう１つはガンマに付けましょう 先に入手していたＧＮ１２５のセンサーはア〇ゾンで買いました 値段は１，５００円程だったので実は人柱覚悟で買ったんです サイズが合うかは賭けでした これは楽天では取り扱いが無いようです
２．ステー 厚さ２ｍｍで２０ｍｍ×１ｍのステーに使えそうな物を購入（他にも使えそう？） ６０ｍｍの長さでカットして車体側のネジピッチに合うように穴を開けます
３．ネジ Ｍ５×２５ミリぐらいの物 元々ついているのがＭ５×１２ｍｍなので＋１０ｍｍ長いもの 長さ２２ｍｍ？ ってもそんな長さの売っていないので長い分はカットします
４．スペーサー 無くてもいいかもしれません 内径５φ×１０ｍｍ
５．インジケーター 簡単なＬＥＤ点灯でも良かったんですが走行中にすぐ分かるのがＢＥＳＴです 設置場所（大きさ）も限られています これもア〇ゾンで探しました 残念ながら楽天にはありません

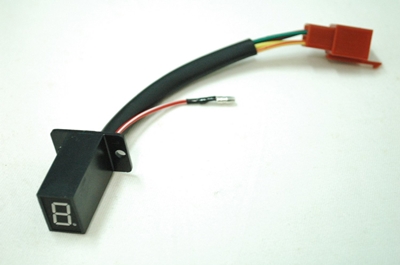

こんなのです 大体１つ千円程度です ここで一つ問題があってこれは０から５までしか表示できません 因みに「６」まで表示できる同様の物を探しましたがありませんでした よって「６」の代わりに「０」を表示させます（ニュートラルはインジケーターがある） 要は乗り手が分かればいいんです
シフトインジケーターってピンキリです 高いのは車速・パルス信号が必須なので旧車に付けるには別途センサーが必要です その分インジェクション車には車種別カプラーでポンです しかも計算で今のギアを割り出すので学習が進むまでは誤動作するようです しかし今回の製作（しようとしてる）物は機械式なので誤動作することはありません まだ届いていない部品もあるのでぼちぼち進めていきます
