2016.02.22
カテゴリ：ＮＦ１３シフトインジケーター
今日は土曜出勤の代休で午後から仕事を休みました そろそろミッションオイル交換時期なので重い腰を上げてシフトインジケータを付けます ニュートラルセンサーを外すとミッションオイルが漏れるので先にドレンから抜いておきます
先ずはセンサー部です 長いボルトとステーで固定します ボルトが剥き出しなのでスペーサーを噛まそうかとも思いましたが 噛ますと樹脂部と干渉して締め付けできませんでした よってそのままです また配線が太くなってしまったので配線はフライホイールカバーの下を通しました （綺麗に通していないとスプロケカバーが付けられません）

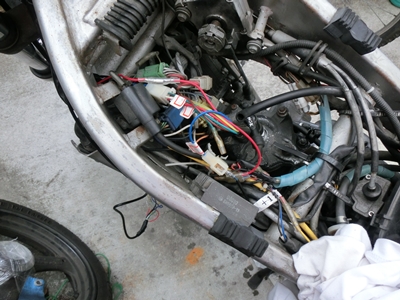

ニュートラルの線は別途繋ぎます 元々の線の先を平型端子（メス）に替え接続します 配線は表示部配線＋３０センチ程度の６Ｐ延長コード＋センサーの配線で丁度よい長さです 後はキーオンで１２Ｖが得られる配線をどこかから引っ張ってきます
良い取り付け場所を見つけました ここなら視認性抜群です まるで元々インジケーターがついているバイクのようです 一応表示が簡単に動くか確認してから組みなおしました 最後にミッションオイルを充填です いつもの安いＵＴＣの物です 明日は雨らしいので早速燃料入れがてらチェックです・・・バッチリ！ 当たり前ですが完全機械式なのでマグネット式のような誤作動はありません
以前ブログに書いた気がしますが 表示部は １→Ｎ（非表示・標準ニュートラルランプ点灯）→２→３→４→５ →６（６の代わりに”０”表示） となります 中華モンキーとかに付けるためのようで５速までの表示なんです それでも今のところ実害はないんですが 誰かこれの６速用って知りませんかね～ 結局必要だったものは… ●ＧＮ１２５のニュートラルセンサー 32 37720-45F10-000 BASE ASSY,GEAR SHIFT TERM 因みにＥＮ１２５のも形状は同じらしいです（すべてのポジション出ているかは未確認） 42-1 37720-44700 BASE ASSY， GEAR TERM 1 ～'04/10 一応品番は上の赤字の部分です 何れも国内で買えるかは分かりません ＥＮのは多分新しい方だとは思いますが詳しい違い（仕様）は分かりません ※購入したところのは欠品になっていますが「Ａｌｉｅｘｐｒｅｓｓ」では買えそうです ●７セグシフト表示 これは〇マゾンなんかで入手可能です 楽天には扱いが無いようです ●６Ｐカプラ延長コード ３０cmの物を使いました なくてもハンダや圧着で延長すればいいです 部品の入手など大変ですが付けるとかなり満足できます！
