先日より色々勉強中の発振回路です。
いきなり回路を組むのも面倒なので実験してみました。

動画です

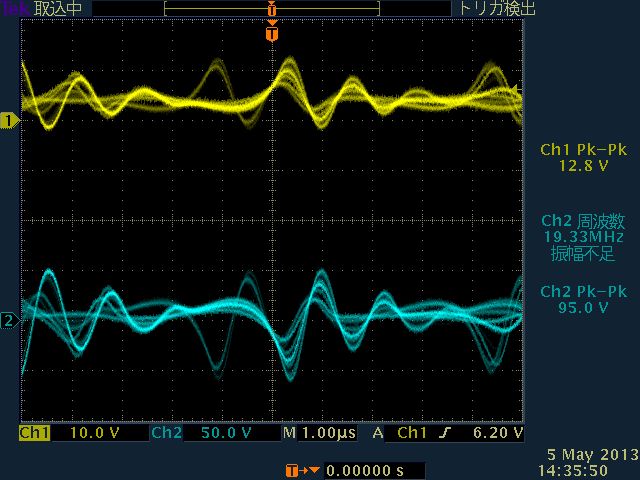

最初はコンデンサー無しの通常のブロッキング発振です
電源は５Vまで掛けています。

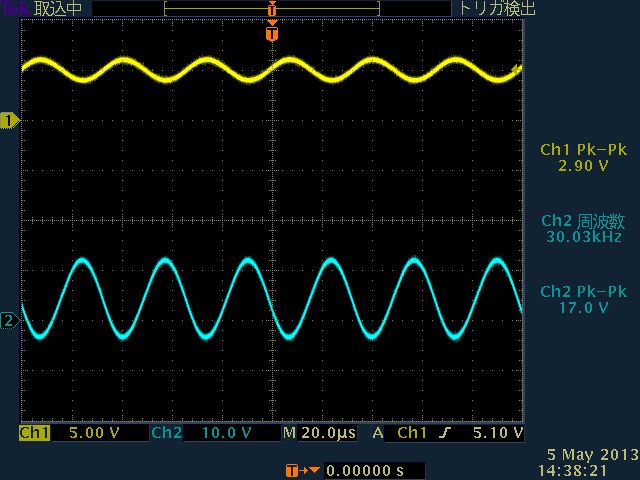

次にコンデンサーを付けて発振させてみました。



かなり低い電圧から周波数は安定して変化しません。

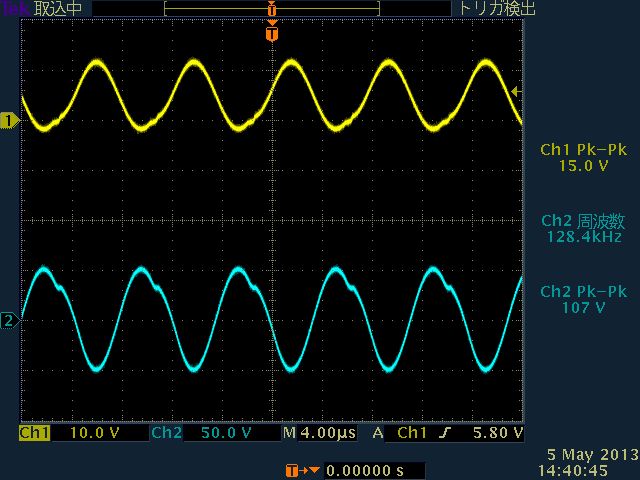

今度はコンデンサーの容量を小さくして発振させてみました。



２次側は調度良い電圧が出て来ましたが波形が乱れ始めています。
３回ともコンデンサーの容量を変えただけで同じ定数なので
抵抗などを変えるともう少し綺麗に発振するかもしれません。

今回はとりあえず共振型にすると電圧の変化でも発振は比較的安定して
発振することが確認できました。

子供の頃に色々疑問を感じていたことが少しづつ解ってくると、
この歳でもワクワクしますね＾＾
