BSアンテナの分解



BSアンテナ(BSコンバータ)の分解

ずいぶん前に買ったBSアンテナがついに故障.
さっそく,分解してました.

アンテナのコンバータ部分↓


裏ブタをこじ開けたところ↓

防水にOリングが入ってます↓

シールドをこじ開けるとこんな回路が↓

右端中央がアンテナ線,そこからHEMT?で2段増幅されてコンバータ回路へ.
中ほどの仕切りの上側はたぶん電源回路.

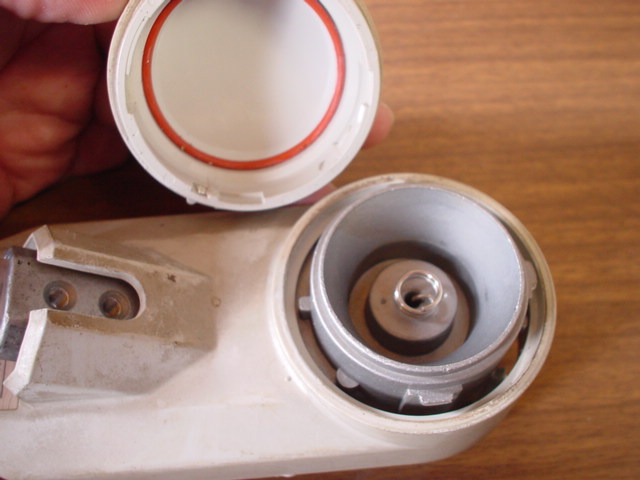

アンテナ側も分解,Oリングで防水されてます↓

アンテナ拡大,くるくるっと巻いたヘリカルアンテナ↓
