2006/06/25

XML

第69話メンテのお話「ニューパルサー」

(16)

カテゴリ：実機のメンテ

Ｍｙ実機をメンテしよう第七回目

昨夜に引き続きｗ
　本日もメンテを行いたいと思います！

実は！
基盤の他にも！
ショップみっくんから～！購入してまして・・・（汗

ヽ(；´Д｀)ノ　違いますよ！
実機導入では有りませんよ～(汗

部品取り台！

ワイパルを購入いたしましたｗ

(*ﾟдﾟ*) む～！
部品取りには勿体無いｗ　
　中々程度がいいじゃないか～ｗ

しかし！
この台を使って！

(；´Д`)　ニューパルをメンテすることにします！

まず！

メンテするのは！
ドラムの音です・・・
なんと！回転すると・・・物凄い～音(゜Дﾟ*)
モーターが原因だと思われます・・・？

あと！小物で・・・
盤面の保護シール移植！

下皿取り替え！と！言った所ですか～ｗ

さ～！
パパッとやっちゃいましょうか～

(　ﾟДﾟ)　ドラムの外し！

コネクターを外し！ドラムを固定するアームを回します！
ドライバー要らずですね～ｗ

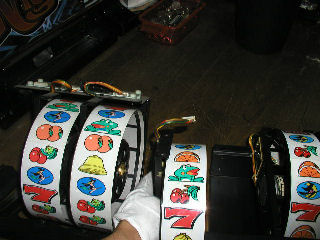

ワイパルのも外します！

なんと！
ワイパルのドラムの方が大きいですね！

モータを見比べてみました！

ニューパル

(；´Д`)　ふう～！
同じ物でした(汗
交換できそうです！

そして！解体！

ナットを緩め！

モータを外します！

そんで！

一本づづ取り替えました！

リールとモーターの固定はどの位置でも構いません！
センサーが位置を感知するので！
固定されれぼ大丈夫です！

ドラム停止ズレは！
また！別問題なので・・・
この次にでも～紹介しますね！ｗ

(　ﾟДﾟ)　元通りに組み上げ！
ＯＫ！出来ましたｗ
動作テスト～！！

ｶﾞ━(ﾟдﾟlll)━ﾝ

（ｌｌｌﾟДﾟ）ヒィィィィ　　直っていない(泣

(；´Д｀)ノ　前にも増して！
もっと音が大きくなってしまったよ～　ワ～ン！

ここで！

(；´Д`)　もう一度！原因を探るべく！
全部バラしました・・・(汗

原因が分りました・・・
コレ！です・・・

さて！
どうしようと！

考え・・・ベッドの上で横になり・・・
時間を見たら１０時半すぎ～！またもや睡魔が・・・・（汗

ドラムを抱きながら寝てしまいました・・・(汗

１時半起床・・・(汗
食事をとり・・・

結論を出しました・・・

(；´Д`)　ひび割れの所に接着剤は！
強度的に無理っぽいので！
リールのセル部分だけを交換する事にしました・・・

しかし！
問題が・・・

センサーの位置が違います・・・

が・・・
理屈的には・・・
センサーが反応して！何個目に止まれと出すので！
貼り付ける絵柄さえ！
同じ位置に付ければ大丈夫だと・・考えました！

(；´Д`)だめもとで！
やったれ～！

センサーの突起部分を基準にセルを貼り付けました・・・

完成～！

さ～て！

(；´Д｀)ノ　動作テスト！

((((;ﾟДﾟ)))ｶﾞｸｶﾞｸﾌﾞﾙﾌﾞﾙ

結果！

(*ﾟдﾟ*)　見事！　完成～ｗ
問題なく動作しております！
しかも！
リールズレもなく停止位置にピタリ止まりました・・・

あとは！

盤面の保護シール移植と下皿取り替えをして！

本日のメンテは完了となりました・・・

(*´Д｀*)　無駄にならずに済みました～！
めでたし！めでたし！で御座います！（爆

終・・・・
