　今回の修理は、「Panasonic RX-ED50 CDラジカセ Wカセット（発売日：1999/10/1）」だ。MDデッキは搭載しない。CDデッキとノーマル(Type I/NORMAL)、クローム/ハイポジション(Type II/CrO2)、メタル(Type IV/METAL、再生のみ)テープ自動対応のダブルカセットテープデッキを搭載した、 カセットテープ派のための一台だ。

 [Panasonic RX-ED50 CDラジカセ Wカセット]

[カセットデッキ1（左）は再生、デッキ2(右)は再生/録音]

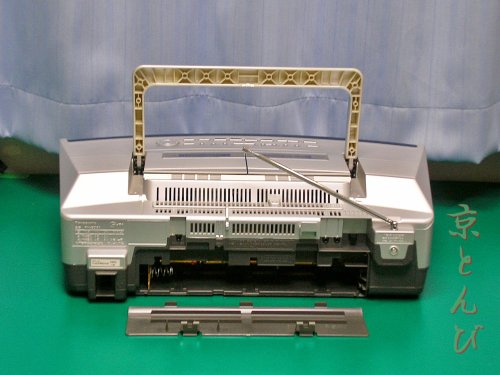

[乾電池での使用も可能]

■主な故障と原因

1. TAPE 1/2とも再生不安定 → ピンチローラーの劣化故障

2. TAPE 2再生時、右ch出力レベルが極めて小さい → 再生/録音用磁気ヘッド劣化故障

3. FM受信感度低い → ロッドアンテナとTUNER基板の内部接続不良

■修理

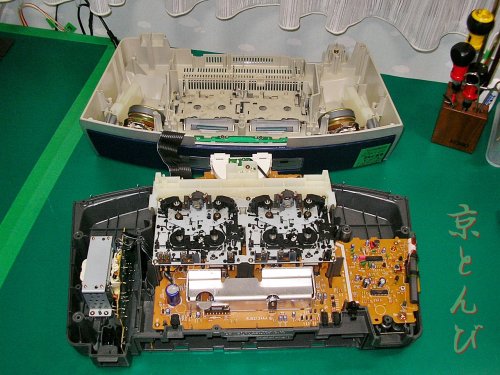

　筐体は、底側からねじを外し、上下に分解する。各パーツはほとんどが下側に設置され、作業性は良好だ。 この個体は内部の汚れが極めて少ない。

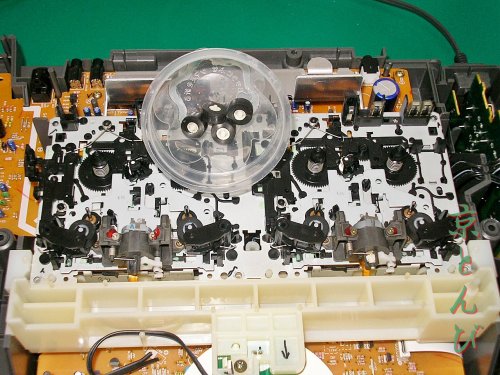

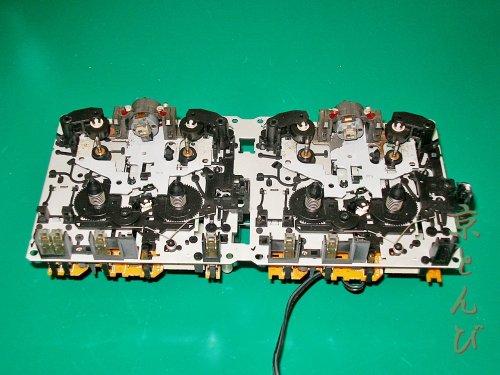

　 TAPE 1/2ともピンチローラーが劣化により著しく硬化している。4個とも交換。一方、ゴムベルトは至って健全だった。これでデッキ部の物理修理は完了。

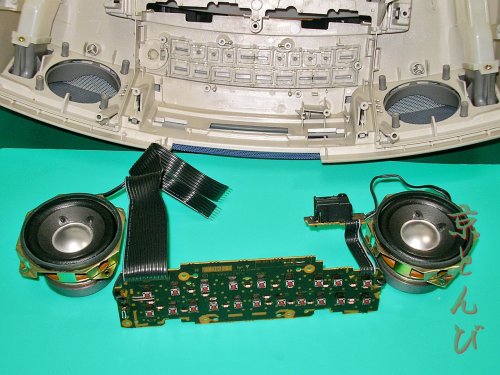

　ベーシックなフルレンジスピーカーが搭載されていた。往年のバブルラジカセに搭載されていたような大口径のスピーカーは、この年台にはすっかり見かけなくなった。

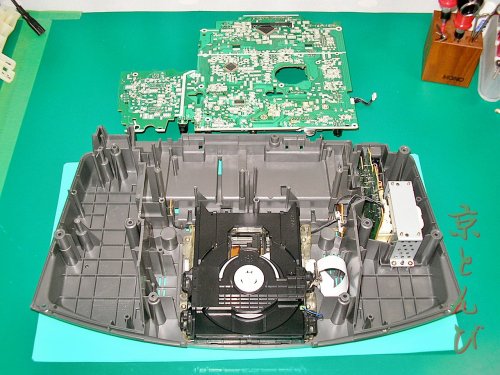

　主基板を外して点検すると、やはり半田付けの劣化が50箇所ほどあったので、これを補修。トランジスタやレギュレータなど、発熱の多い部品ほど半田付け劣化の発生が多い。

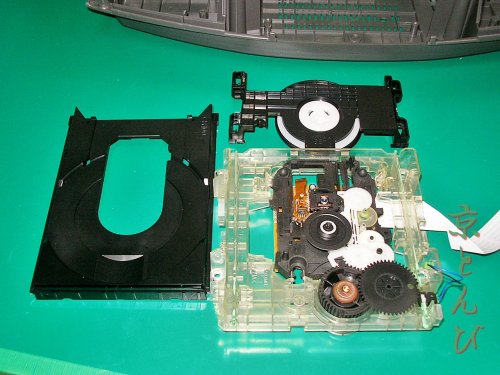

　CDユニットも点検。 まったく問題なし。CDレンズや可動部をクリーニング。CD光ピックアップの型番は調査中、「Panasonic RXQ0633」または「同 RXQ0704」だ（2014/10/18追記）。

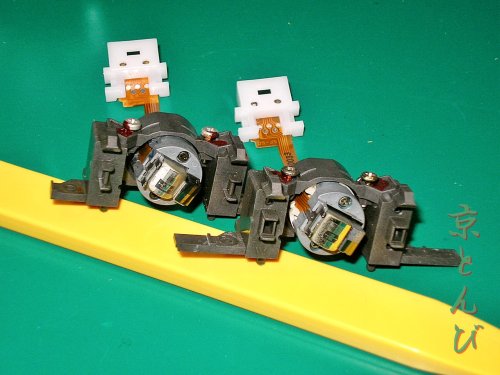

　その他各部のクリーニング、組戻し、点検。TAPE1/2のアジマスと走行速度を調整。

動作確認と修理後のエージングを実施し、作業完了。
