2008.07.17
XML
カテゴリ:電子工作
ダイソー懐中電灯を 2SA1015GR/2SC1213AC を使った回路で LED 化改造できた。2SC1213AC の代わりに 2SC2120Y が使えないかブレッドボードで試してみた(回路図 PDF/LTSpice)。差し替えの動機は秋月だと 2SC1213AC のばら売りは店頭だけだ。千石で 2SC2120Y のばら売りがあるためだ。

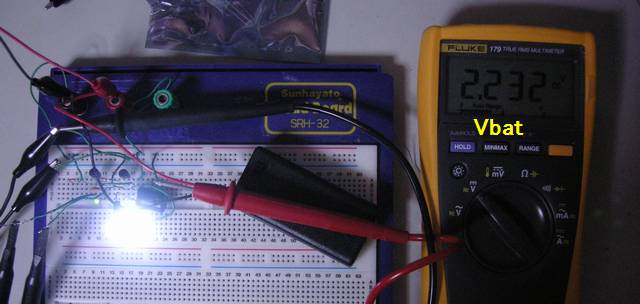

電池電圧 2.232V - 新品ではない乾電池を 2 個使った。相当電圧が降下している。

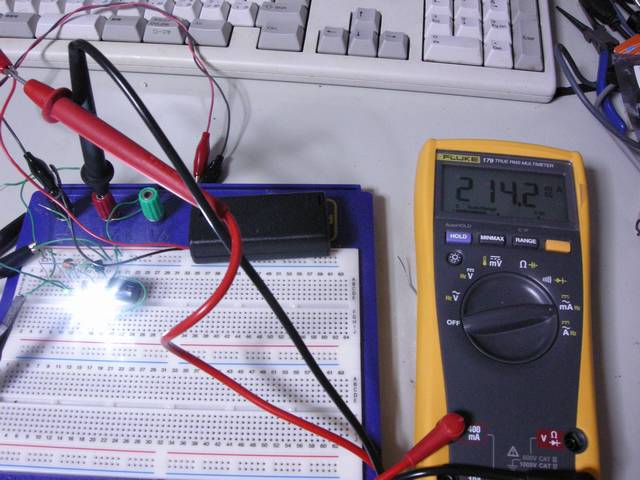

電源電流 214.2mA - ただし、ノコギリ波状の電流を直接測っているのでずれはあるかもしれない

点灯する。電源電圧 2.23V で電流は 214mA だった。ただし、電池が電源なので刻々と変化している。多少のずれはある。

2SC2120Y の方が Ic=800mA でより多く電流が流せる。Ic が大きくて良いとは限らない。大電流領域での Ic/Ib 比 の落ち込み方がスイッチングの変化を決め、トランジスタの発熱度合が変わってくる。2SC2120Y の発熱はちょっと熱い程度、熱いと感じるが長時間触れるので 50 ℃ 前後だろう。

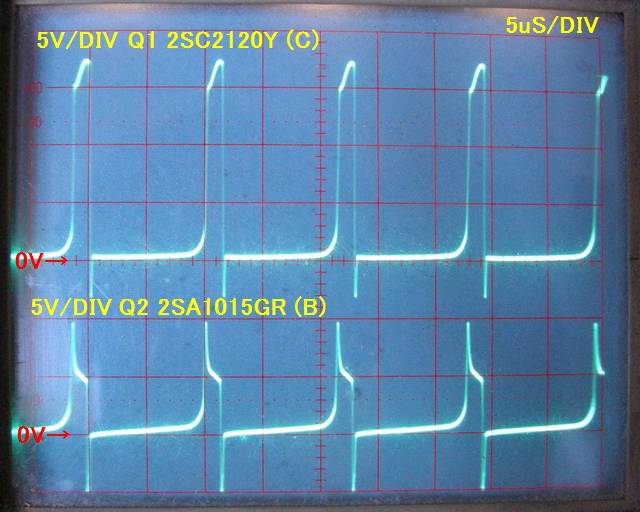

今回は波形撮りもしてみた。2SC2120Y のコレクタ電圧 (Vc)(上) と 2SA1015GR のベース電圧 (Vb)(下)。電流平均化のためのコンデンサを 0.1uF にしたため 2SC2120Y の Vc パルスの頭頂部は傾斜している。10uF 位を使うと平らになる。

Upper 2SC2120Y Vc 5V/DIV,  Lower 2SA1015GR Vb 5V/DIV, 5uS/DIV

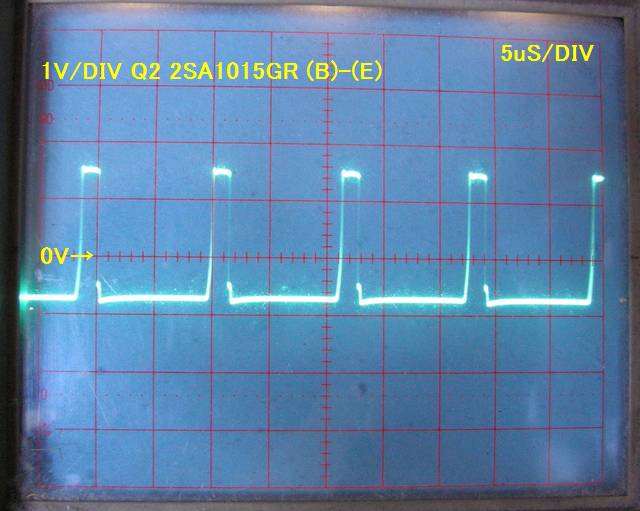

2SA1015GR の Vb-Ve 電圧。Vb-Ve>0 の状態は LED によって電位差が制限されている。
2SA1015GR Vb-Ve 1V/DIV, 5uS/DIV

2SC1213AC は秋月で, 2SC2120Y は千石でどちらも店頭買いした。大きな差は無いだろうと思いつつも、つい試したくなる。






最終更新日  2008.07.18 03:03:08
