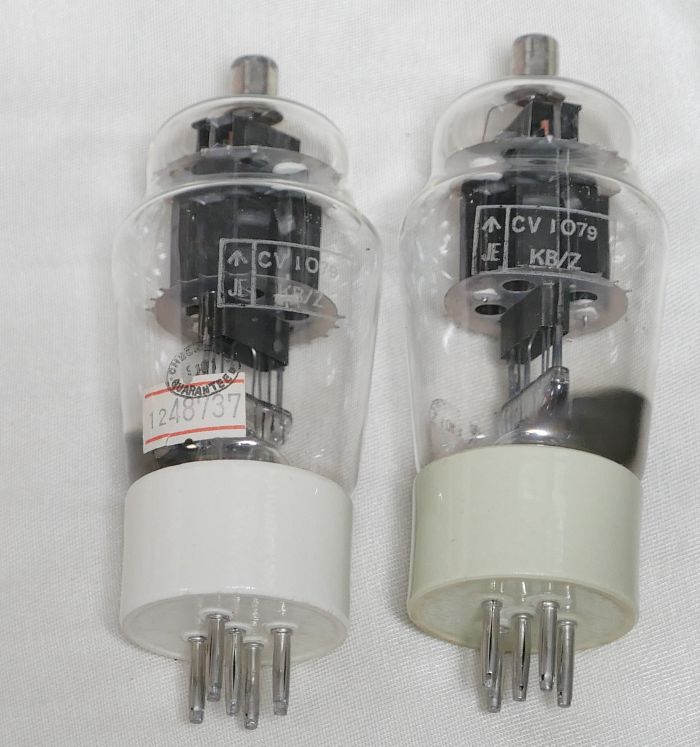

CV1079という真空管を入手しました。
背は低いけど、カッコイイ真空管です。


807類似とも云われているようですが、果たしてどうなのでしょう．．．

詳しくはThe Valve MuseumのCV1079の資料を参照下さい。

ピンは欧州のB5にトッププレートです。
したがって、6L6用のアンプに挿すにはアダプタを作らなければなりません。
ヒーターは6.3V1.25Aでプレート損失は25W程度だそうです。だいたいB5ソケットの物は4V管が多いですが、これは6.3Vなので有り難いですね。そのまま使えます。

アダプタを作らねば．．．ということで作ってみました。



プレートは807より短く横に広い感じですね。


送信管なので造りはきちんとしています。
上下はシールドになっていてヒーターが見えにくいというのが一寸残念。


見た目は悪いですが、アダプタを作ってみました。



etracerで計測してみましょう。



1本目


Ep=280VでEg1=-18.5Vのとき、
Ip(+Ig2)=54.52mA
Ig2=3.34mA
rp=1619Ω
gm=5267μS
μ=8.5V/V


2本目


Ep=280VでEg1=-18.5V（1本目のIpに合わせました）のとき、
Ip(+Ig2)=54.65mA
Ig2=3.56mA
rp=1565Ω
gm=5399μS
μ=8.5V/V


807の特性も参考として載せておきますね。




如何でしょうか、
総じて「見た目は違うけど、ほぼ807」といえます。（プレートの耐圧は低目ですが、オーディオでは高くても350～400V程度でしょうから、あまり関係なさそうです）


とても素晴らしい音楽を奏でてくれます。
