三回にわたる、欧州のプレート損失75Wクラス真空管シリーズ。
前回のMC1/60に続いての第二回目、

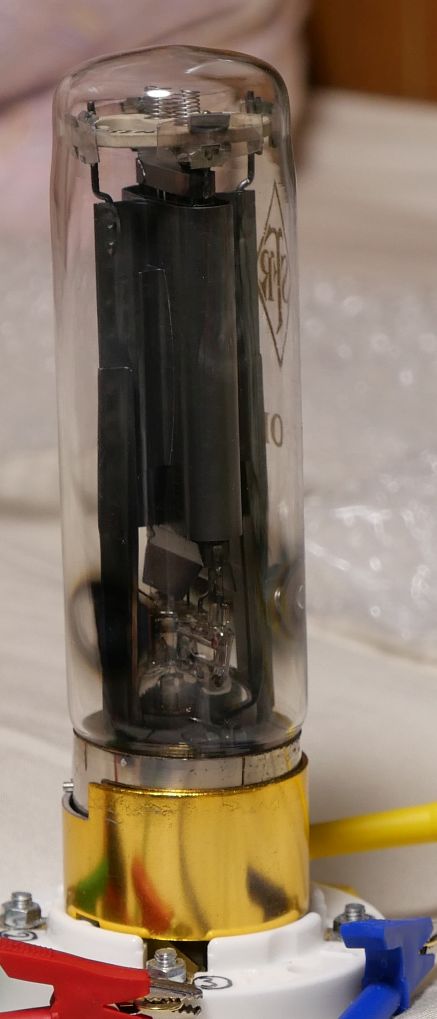

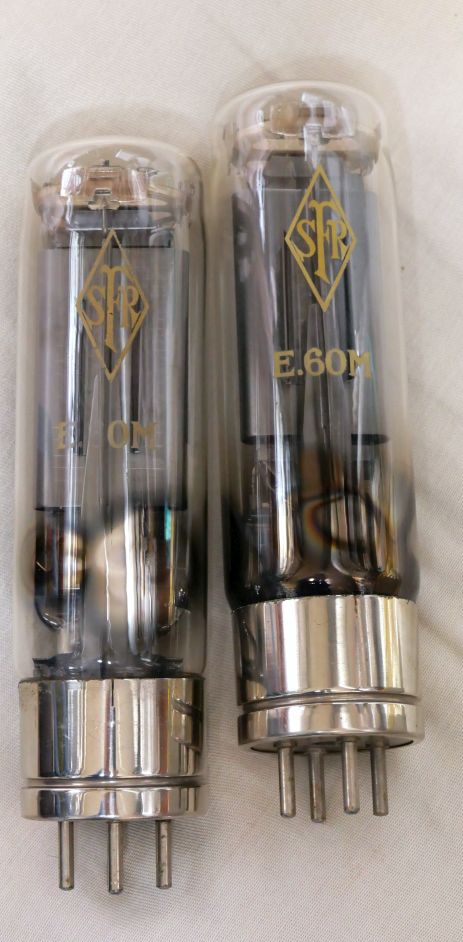

フランスSFRのE.60Mという真空管です。


フランス製なので、シャンソンとか聴くと合いますかね。歌手のフレエルとか。

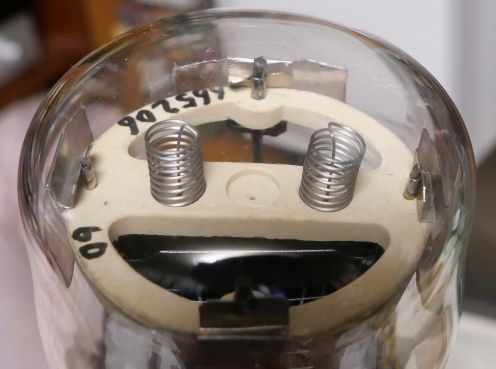

フィラメントは2箇所で吊ってます。

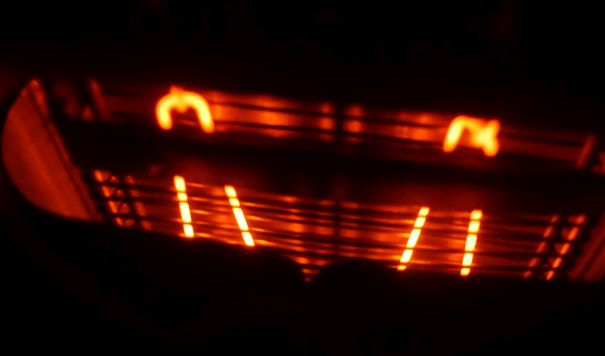

通電するとこんな感じです。



規格については、RadiomuseumのE.60Mの紹介ページかEU
ValveのE60M紹介記事のみのようです。

上のURLで紹介されたザックリした規格を見る限りMC1/60同等管であるといえます。

どれくらい同等であるかはetracerが教えてくれます。
さっそく測定しましょう。

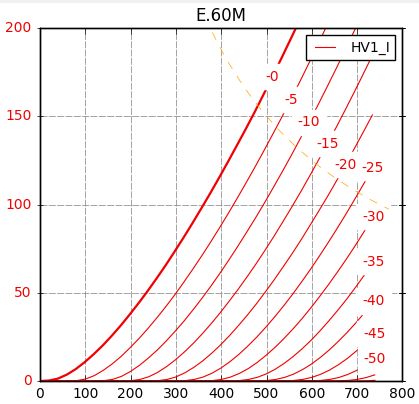

【1本目】S/N:665206-60
Ef=4.0V, If=3.29A

Ep=700VでEg=-30.7Vのとき、
Ip=79.99mA
rp=2338Ω
gm=5445μS
μ=12.7V/V

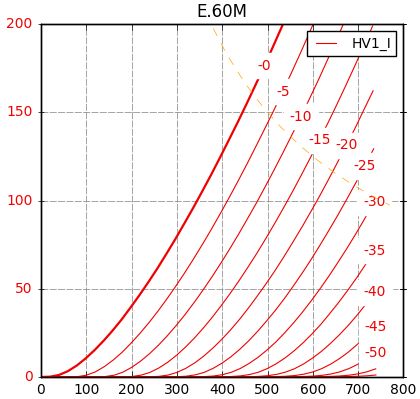

Ef=3.8V, If=3.20A

Ep=700VでEg=-30.7Vのとき、
Ip=79.75mA
rp=2349Ω
gm=5393μS
μ=12.7V/V

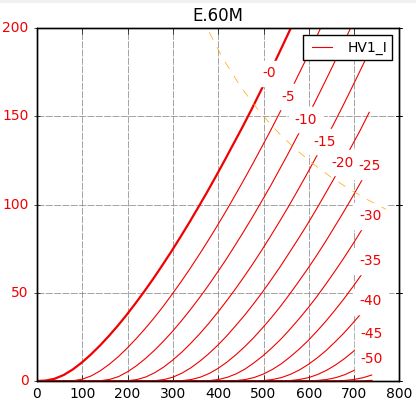

【2本目】S/N:665207-47
Ef=4.0V, If=3.31A

Ep=700VでEg=-29.8Vのとき、
Ip=80.30mA
rp=2447Ω
gm=5217μS
μ=12.8V/V

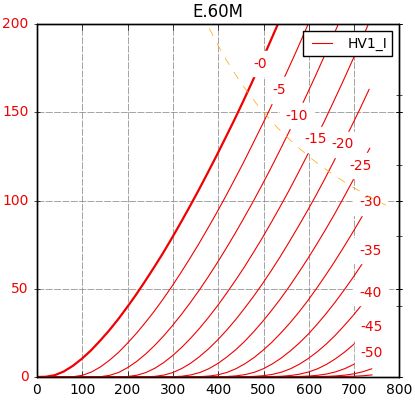

Ef=3.8V, If=3.21A

Ep=700VでEg=29.8Vのとき、
Ip=79.65mA
rp=2479Ω
gm=5164μS
μ=12.8V/V

MC1/60と比べて、とても似ておりますが、若干rpが高いようです。（E.60Mが2.4kΩ、MC1/60が1.9kΩ）
ほぼ互換です。


次回は3X75B（TM100）の紹介になります。
