May 9, 2024
XML
カテゴリ:真空管

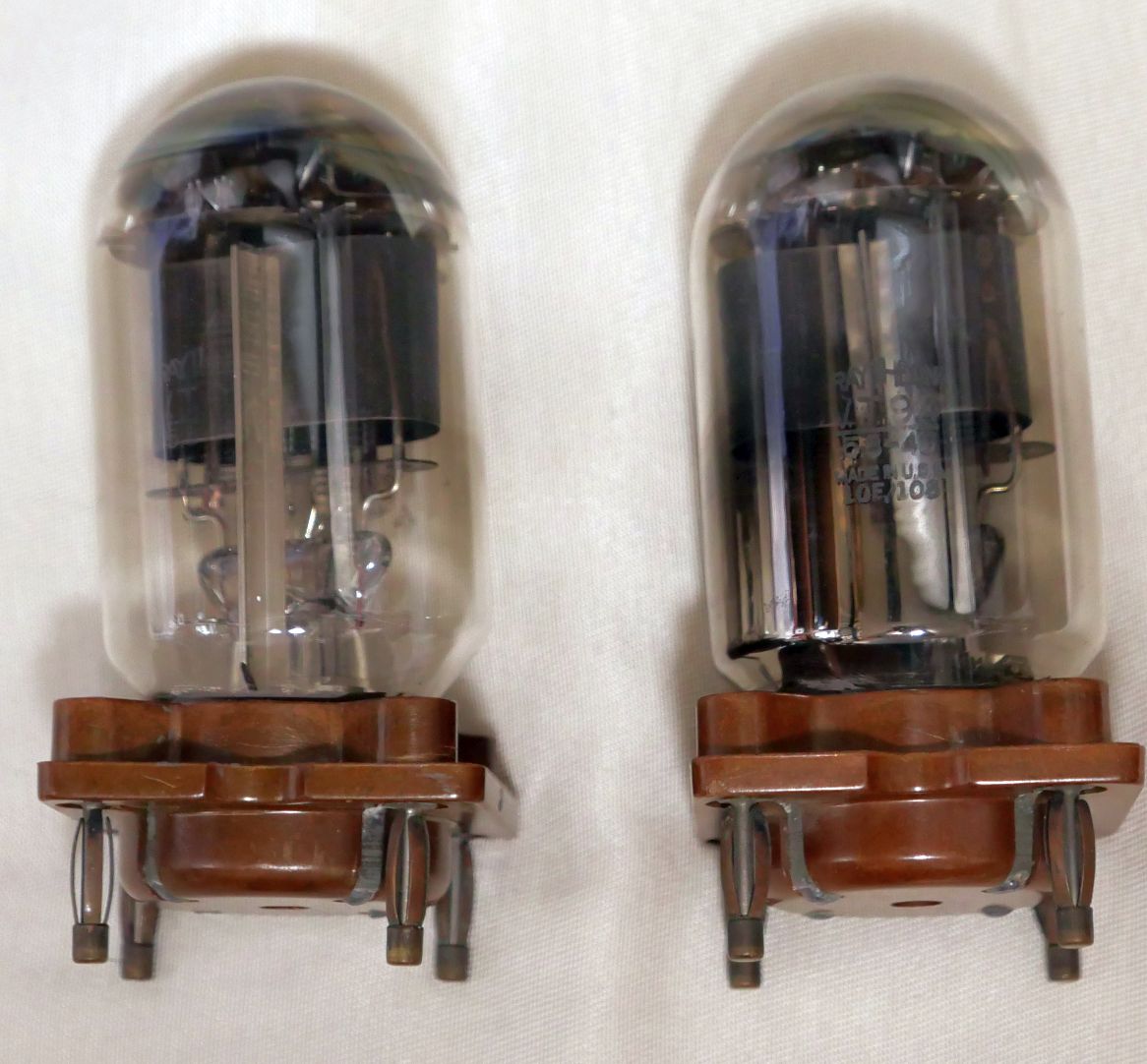

RAYTHEONのVT94(10E/108, CV1094)という真空管を紹介します。


ずっとオークションで売れ残っていて、可愛そうなので落札しました。


売れ残っている要因としては
・有名ではない
・ベースがDA100などと同じで、ソケットが入手困難
・ポジティブバイアス(+バイアス)で動作する
・英国規格の球でありながらアメリカRAYTHEONの製造という謎球
・バルブがベースから傾いて取り付けられていて見た目が悪い
こんなところでしょう。
転売屋にとっては、こういうのは「売れない球」なのです。

売れ残りには福があるのか、さてどうでしょうか....。


規格は、The Valve Museumの「VT94」規格が参考になります。
Ef=5.8V, If=1.43Aというフィラメント規格です。

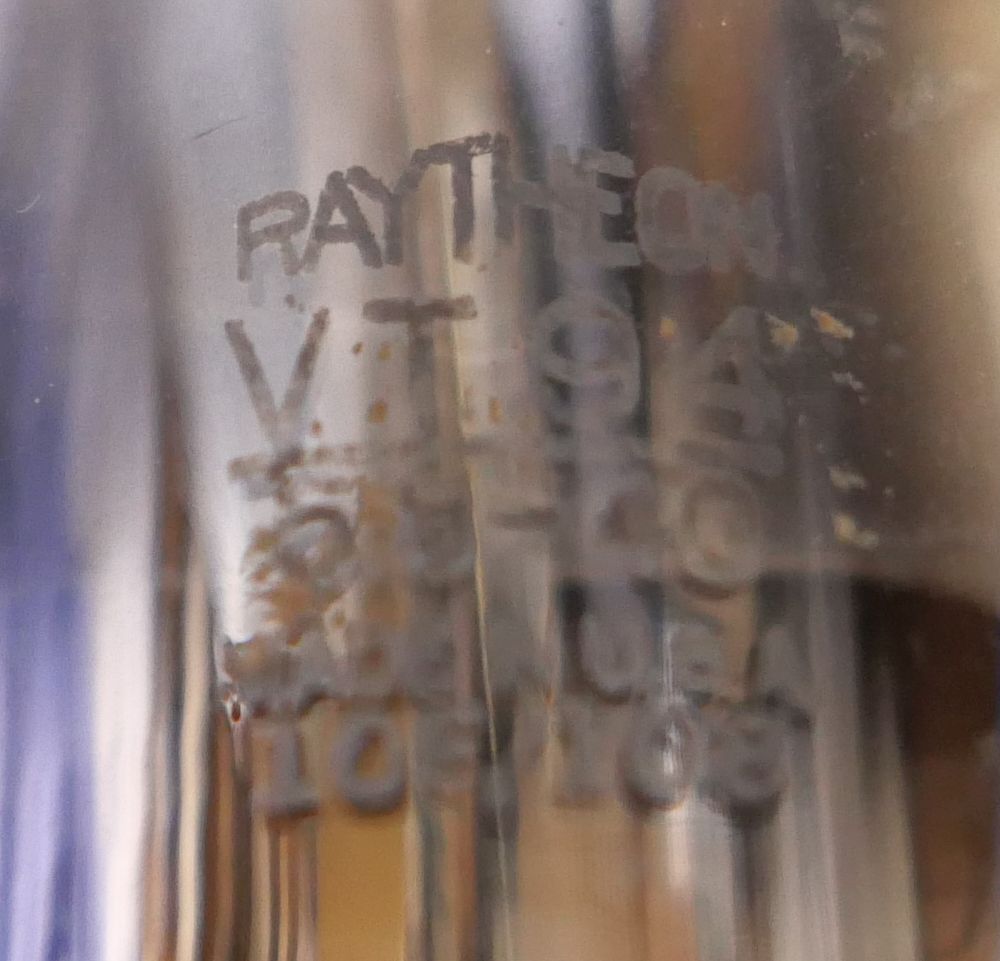

印字は、

RAYTHEON
VT94
56-40
MADE IN USA
10E/108
と書かれています。

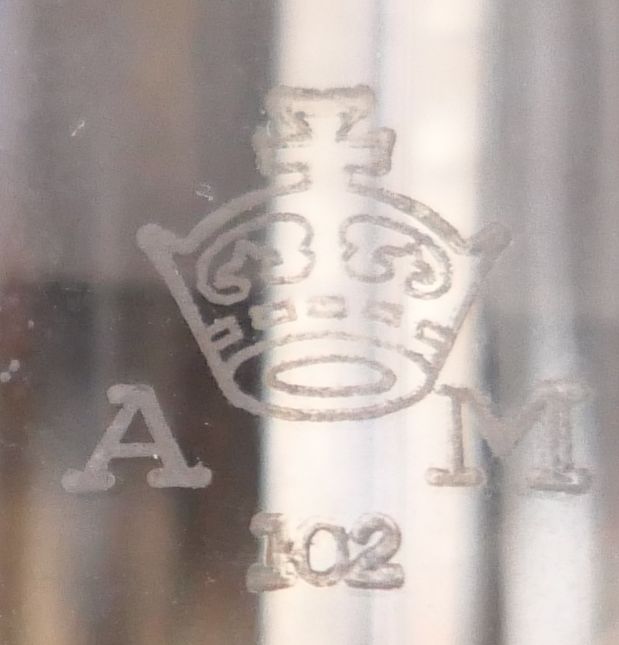

裏には王冠マーク。

AMは英国航空省のことらしいです。

もう1本は印字が殆ど見えません。

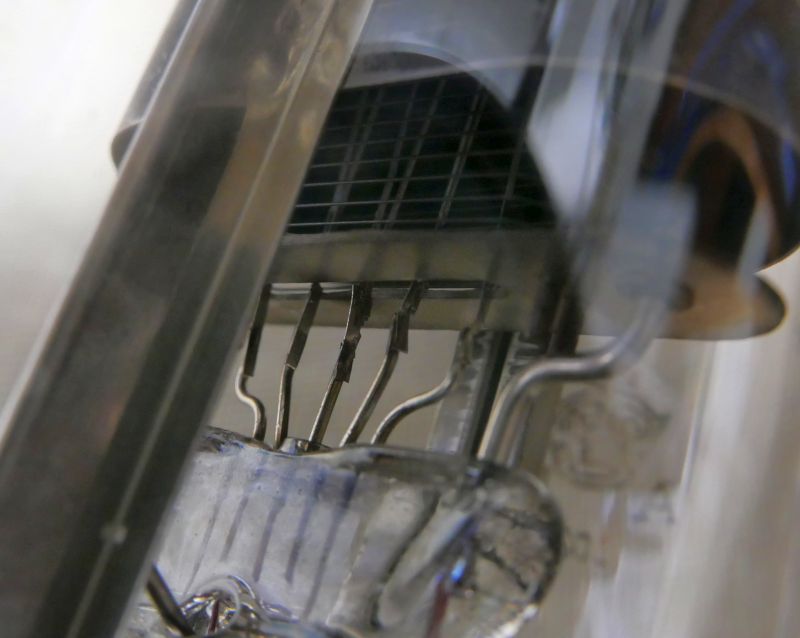

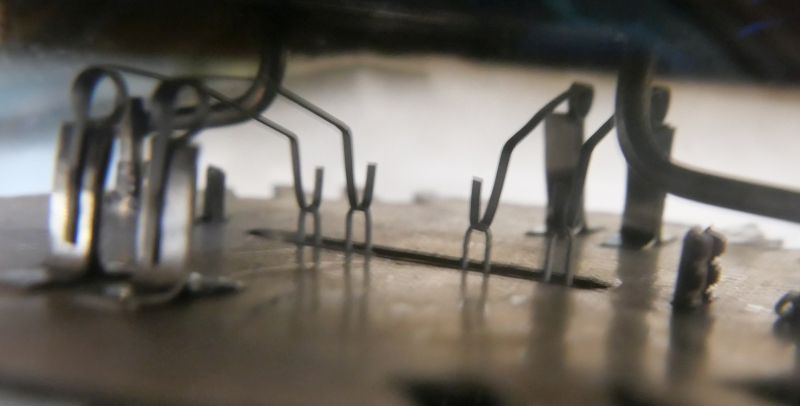

送信管としては珍しい4点吊りです。


なかなか良いですね。

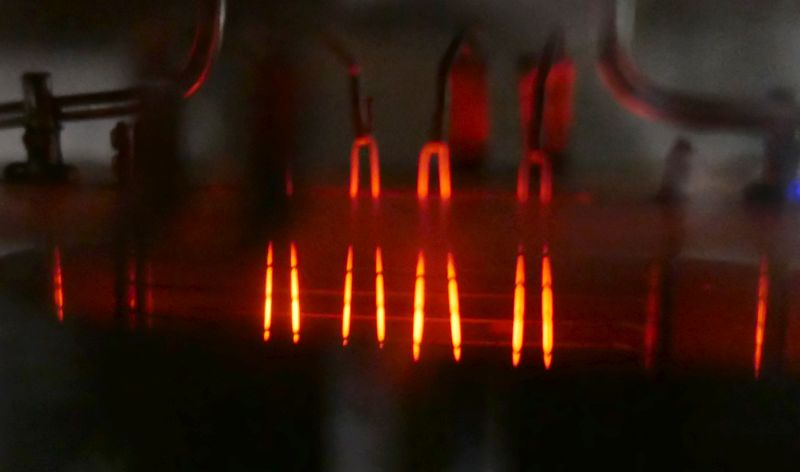

点灯するとこのような感じ。

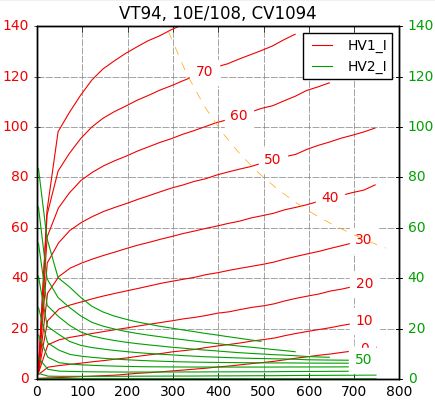

etracerで特性を測定しましょう。
Pdのラインは規格通り40Wとしましたが、A級動作なら30Wと見た方がよいです。

【1本目】

Ef=5.8V, If=1.35A
Ep=400V
Eg=+42V
Ip=60.35mA
Ig=7.51mA
rp=25473Ω
gm=1887μS
μ=48.1V/V

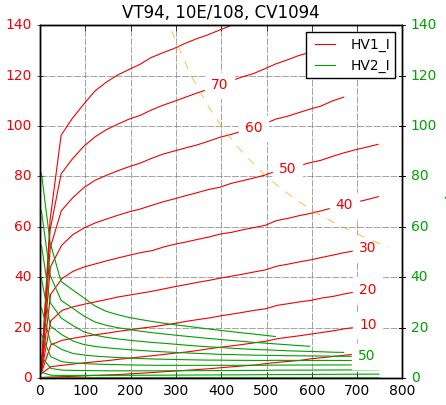

【2本目】

Ef=5.8V, If=1.37A
Ep=400V
Eg=+40V
Ip=60.55mA
Ig=6.65mA
rp=27563Ω
gm=2160μS
μ=59.5V/V

実際はもう少し電流控えめのほうが良いかもしれません。
特性的には普通に良い送信管の特性でした。


見た目は良くないですが良く出来た真空管だと思います。
