May 12, 2024
XML
カテゴリ:真空管

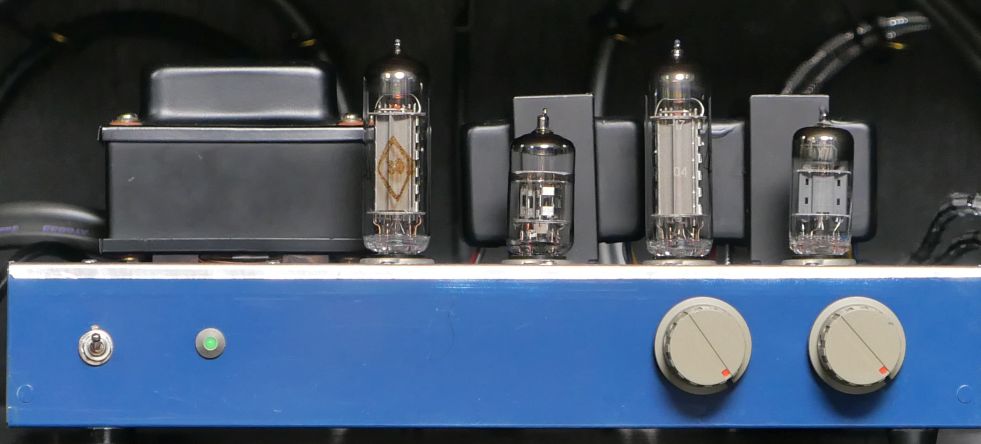

ヤフオクで面白そうなアンプが出ていたので購入してみました。


GU-17(ГУ-17)は、6360(CV2798やQQE03/12の互換と云われるビーム四極菅です。


アンプの回路は、下記の構成です。(回路図も前オーナーから頂きました)
・12AX7の1/2が初段
・12AX7の2/2がPK分割
・6360が終段で内部2ユニットをプッシュプル
 (G2共通なのでビーム管接続です)

カソードは共通なので、自己バイアスの場合は2ユニットの電流バランスはとれません。
ユニットにバラツキが多いと厳しそうですが、そこまで気を遣わなくても大丈夫そう。

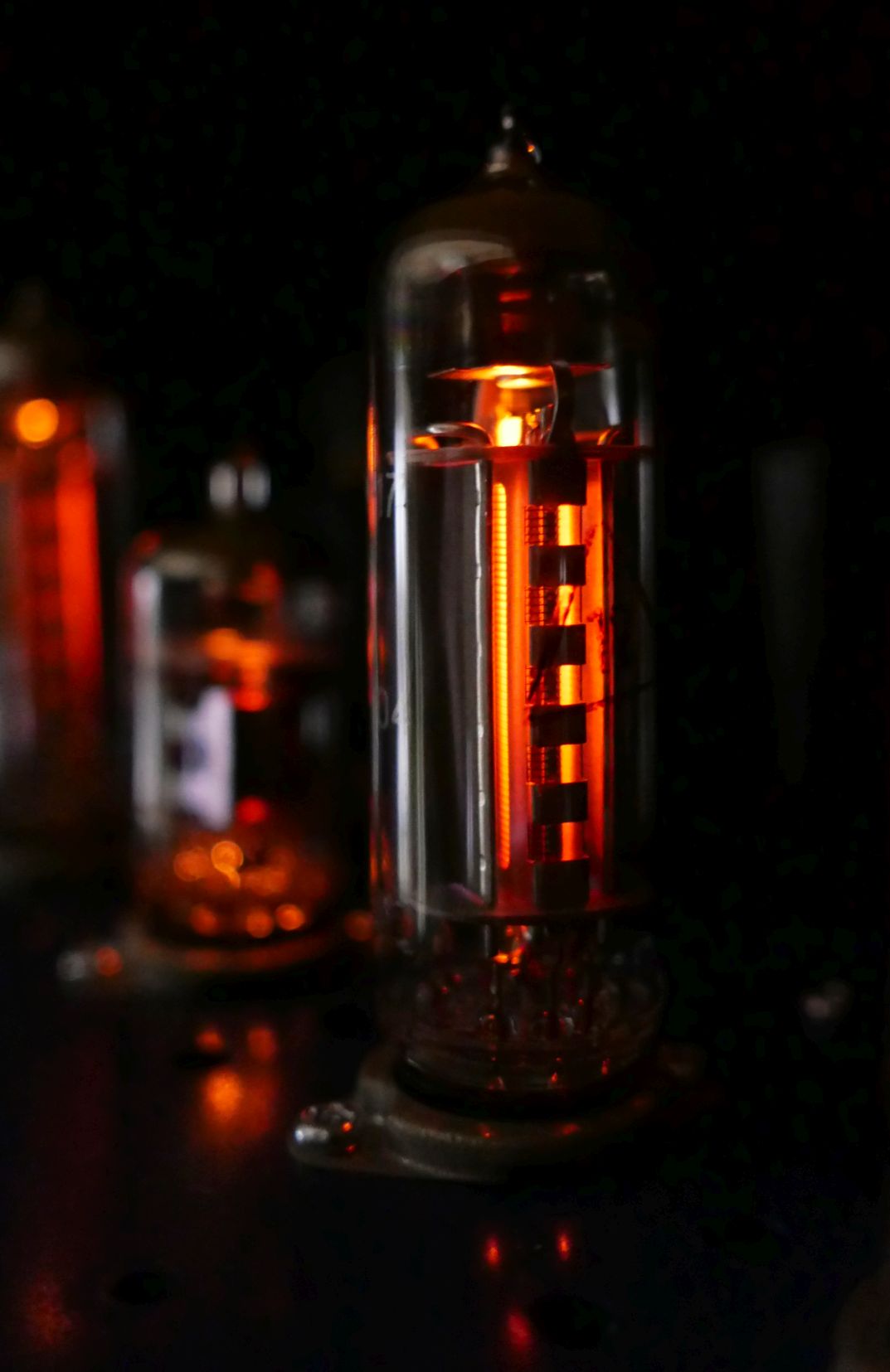

ヒーターを灯すとこんな感じ。

良いですね!


1本だけetracerで特性を測定してみました。
カソードやスクリーングリッドが共通のものは片ユニット限定での測定が難しいのでパラレルでの測定とします。

Eh=6.3V, Ih=0.75A

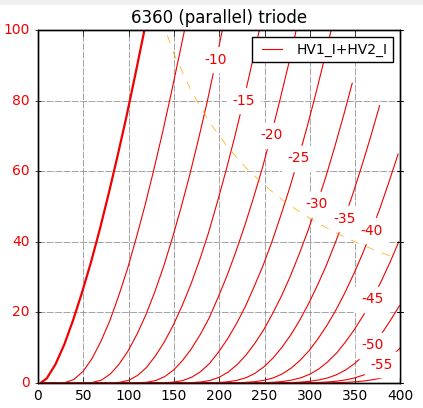

三極管接続

Ep=230V
Eg1=-20.0V
Ip+Ig2=45.15mA
Ig2=5.23mA
rp=1300Ω
gm=5965μS
μ=7.8V/V

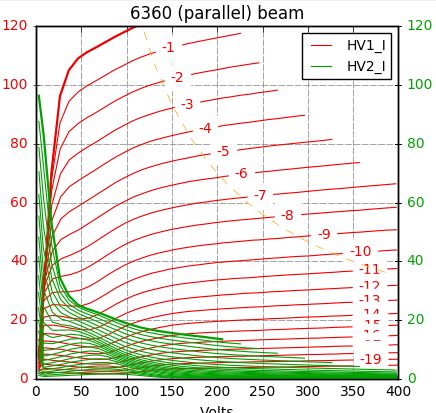

ビーム管接続

Ep=230V
Eg2=150V
Eg1=-9.3V
IP=44.96mA
Ig2=2.93mA
rp=42013Ω
gm=6711μS
μ=281.9V/V

サンプルは1本だけですが大体の傾向はわかった気がします。


さて肝心のアンプですが、使用中に突然左チャンネルだけが音出ずになってしまい。
何かの部品が外れかけている感じなので後日修理します。
