以前紹介した12JZ8 , 17JZ8 という真空管を使ったアンプを作りました。



回路はごろピカ工房「キューブくん」を参考にしました。
電源はDC12V入力にアレンジしてあります。
入力側にCR型LPFを追加し、NFB抵抗に150pFを抱かせてあります。

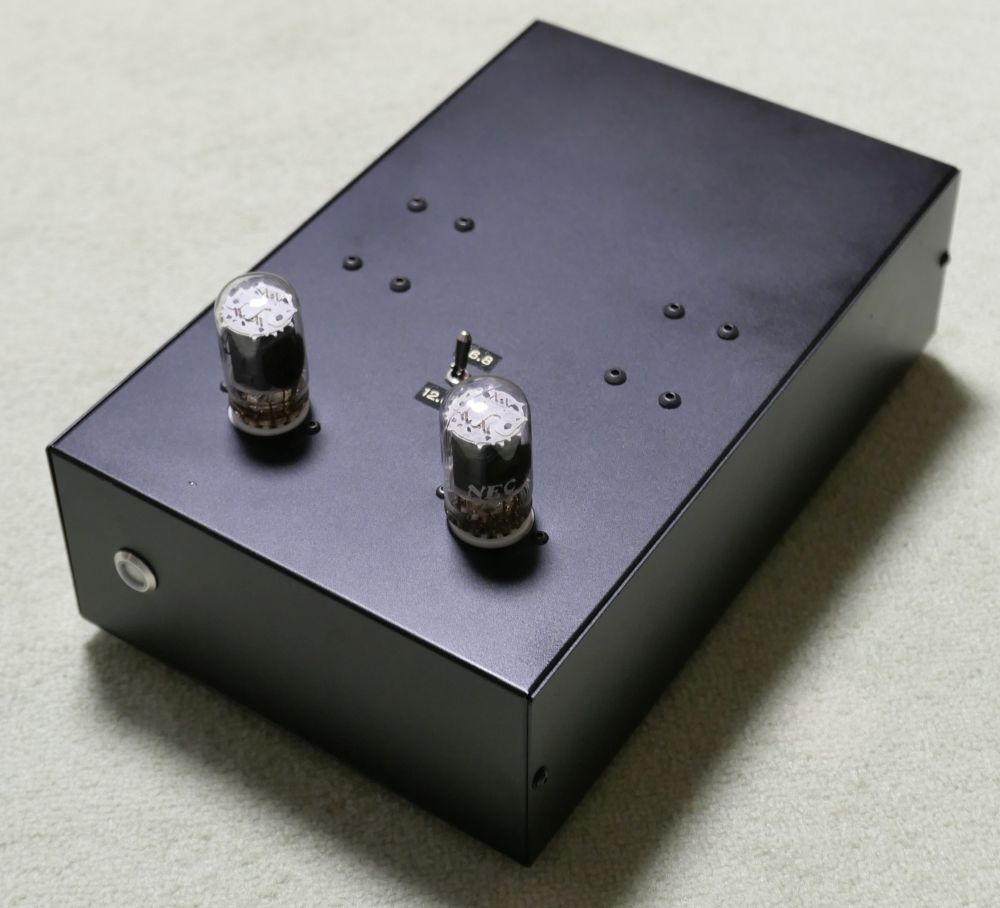

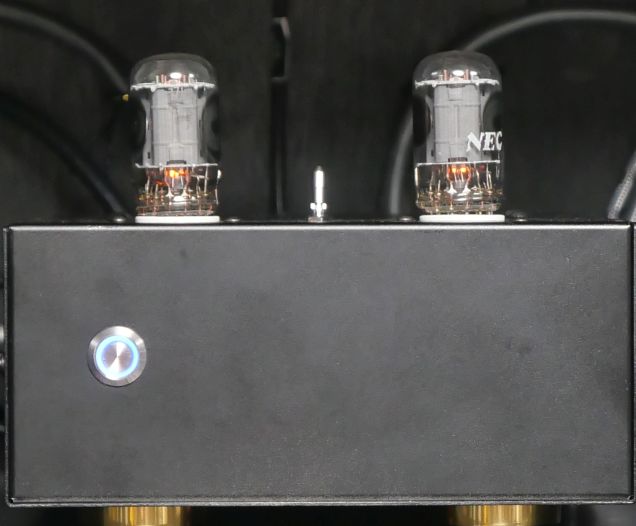

シャーシの上には真空管のみが乗っているデザインとしました。

ホコリがたまったとき、拭きやすいですよ。

因みにシャーシはタカチのMB19-9-30です。(幅190mm×奥行き300mm×高さ85mm)

この中にDCDCコンバータや出力トランスが入っています。

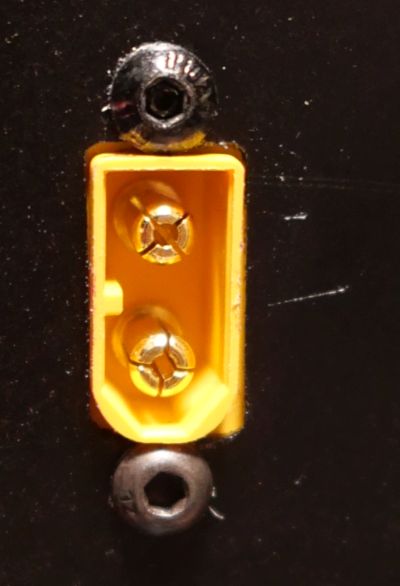

電源端子はラジコン用で使われるXT60というタイプのものです。

2.1mm標準dcジャックでは電流的に厳しいからです。

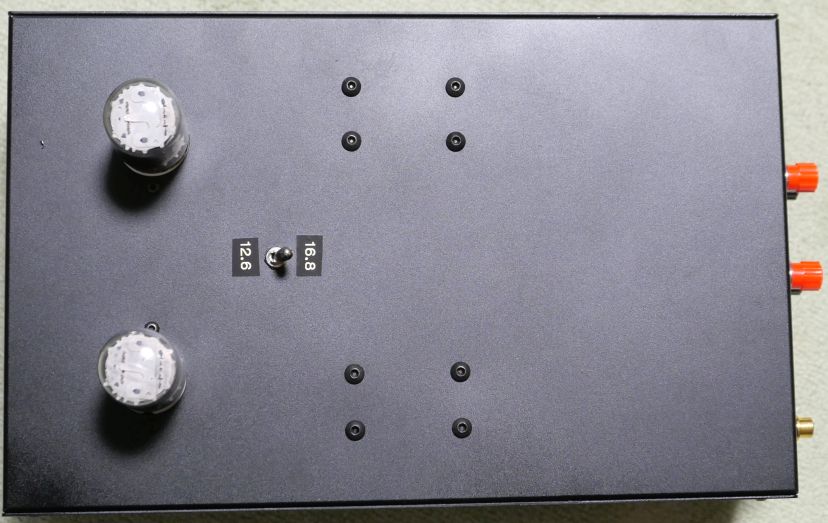

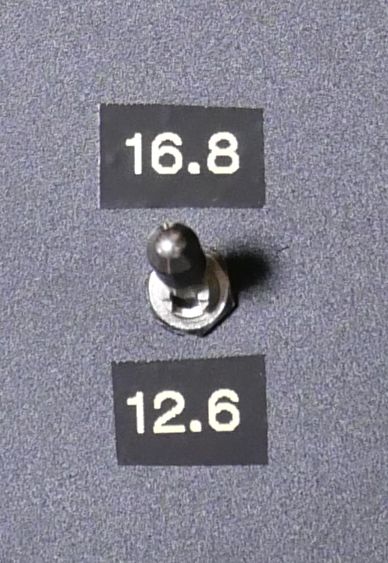

スイッチで12JZ8、17JZ8を切替えられます。

12.6Vと16.8Vそれぞれに調整されたDC/DCコンバータが内蔵されています。
12JZ8のモードは12.6Vなので13JZ8(12.7V管)も使えます。

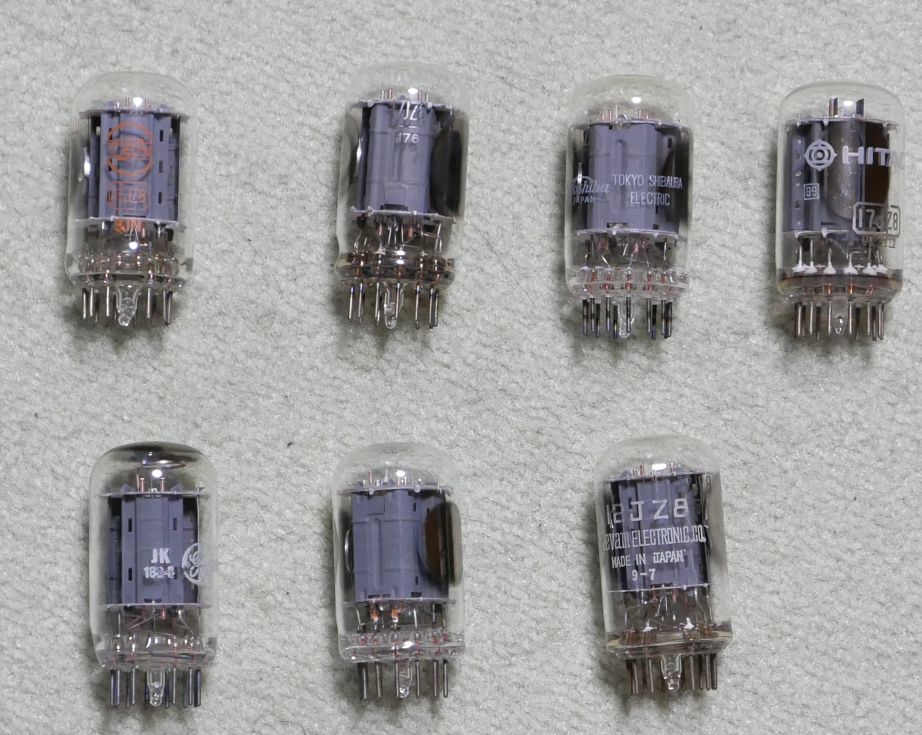

手持ちの球です。

上段左から、TEN 17JZ8、NEC 17JZ8、東芝 17JZ8、日立 17JZ8
下段左から、GE 24JZ8、SYLVANIA 24JZ8、ELEVAM 12JZ8

24V管は17V管との共用は難しいです。
アンプ内部のDC/DCコンバータのVRを回して調整ですかね。


あと一番の問題は、このコンパクトロンの12ピンソケットです。
抜き差しが大変です。
挿すにもミチミチと....抜くにもミチミチと....。(ピンが曲がりそうで怖いです)
日替わりで挿し換えするのには向いていませんね。
ソケット側をあまり広げてしまうとピントの接触が悪くなりますし。



出来上がったアンプが正常に動くか確認です。
高域側にリンギングのようなクセがあったので、NFB抵抗に150pF(手持ちにあったやつ)を追加しました。

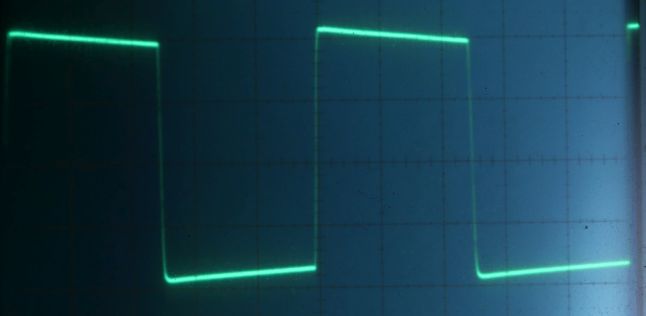

1kHzの矩形波はこんな感じです。

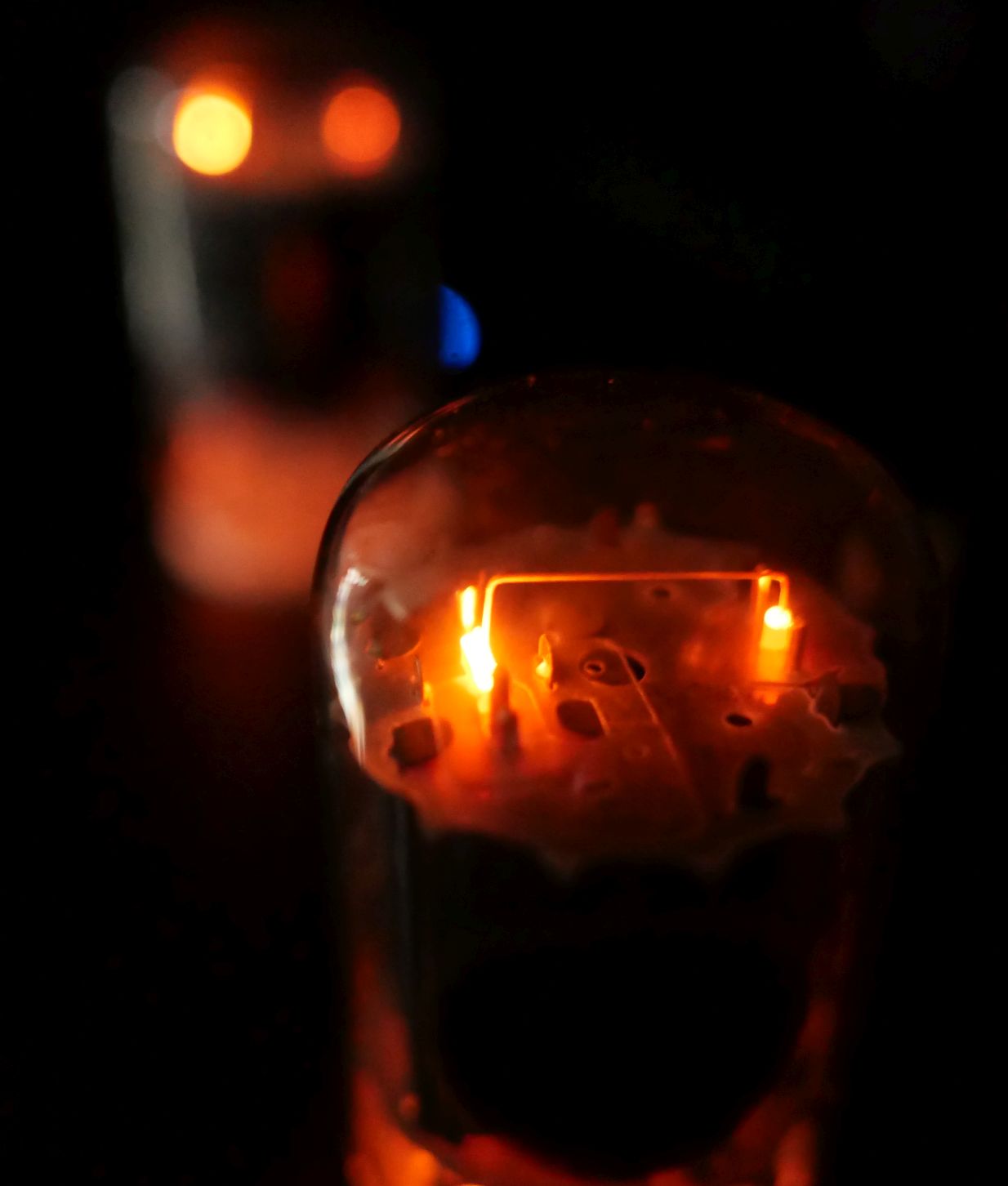

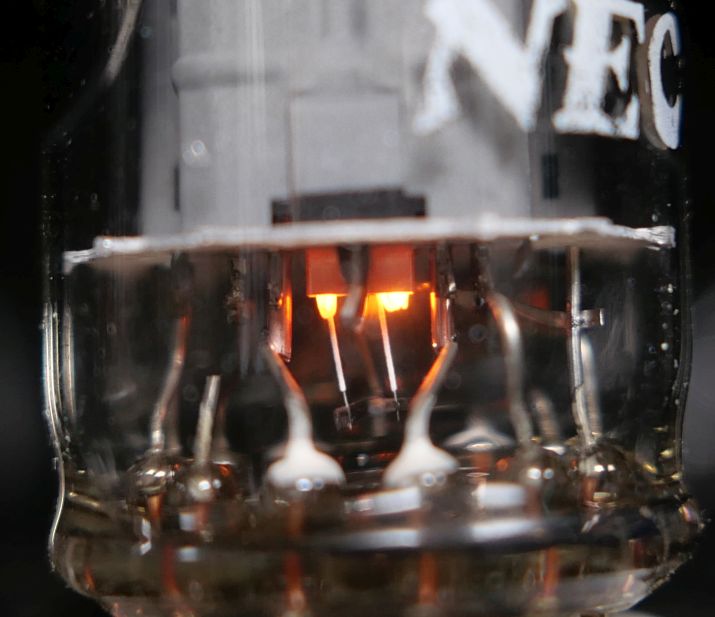

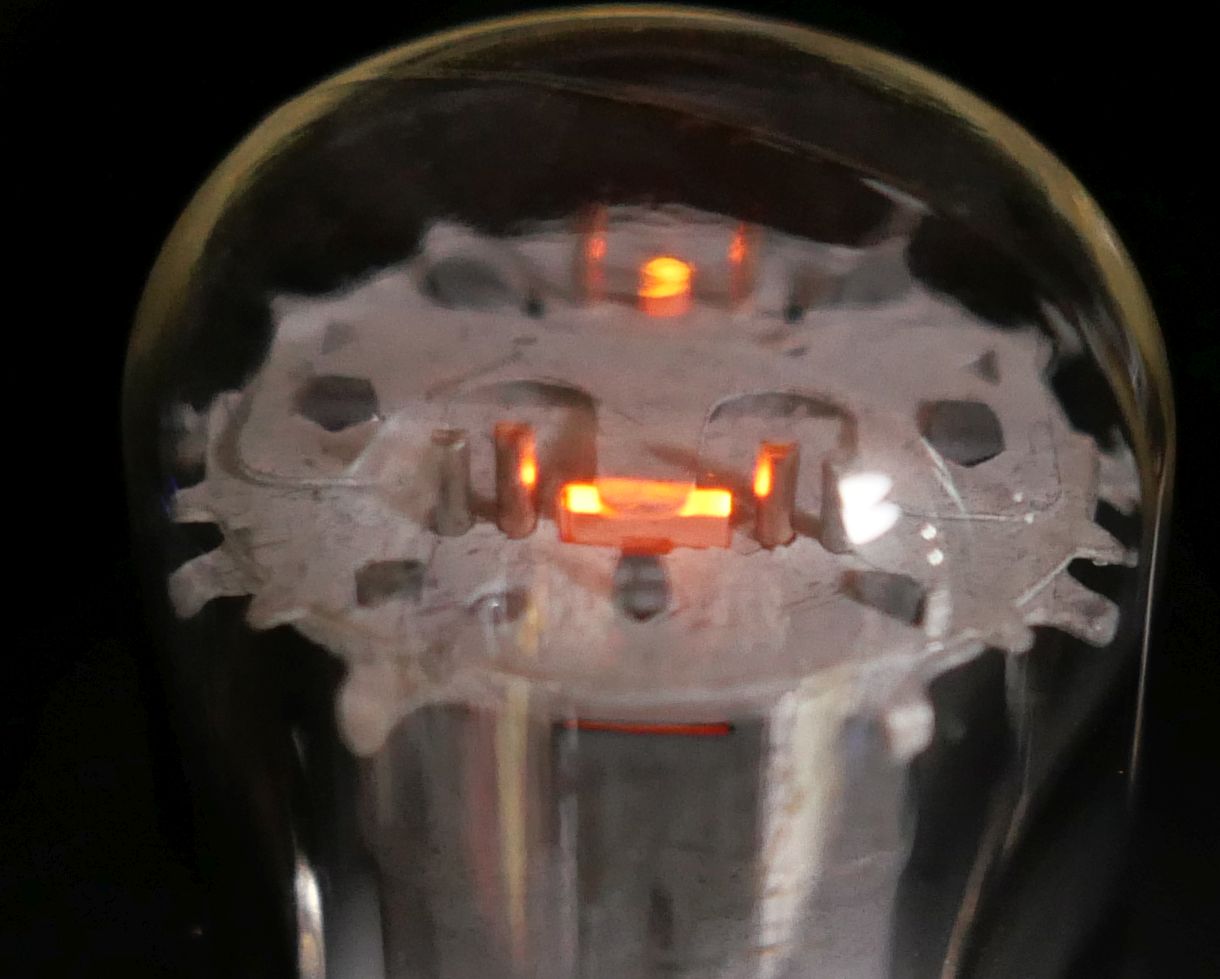

電源を入れると、なかなか良い色味のヒーターが灯ります。


良い感じですね。

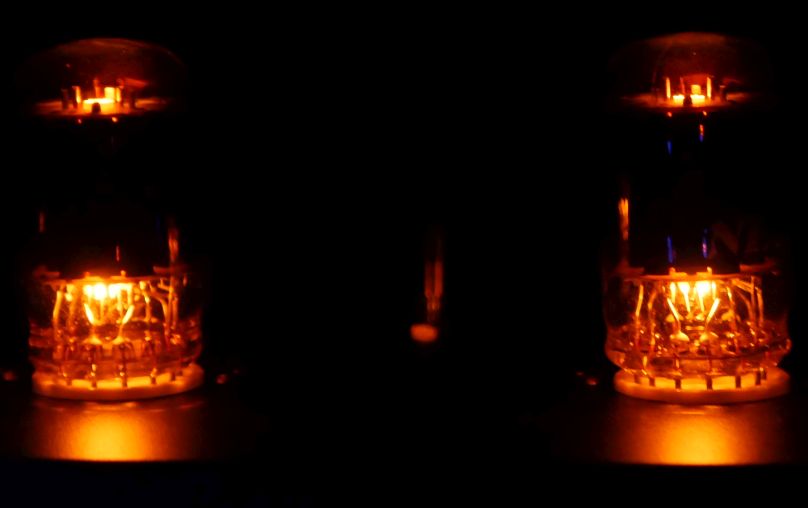

部屋の照明を消すと、こんな感じ。




音楽を聴いてみると....
低域は出ているものの若干緩く痩せ気味で、高域は少し雑味のある音ですが..慣れれば大丈夫です。(笑)
出力トランス(中国製の安物)の鳴きが結構あり、それが音の雑味になっているのかもしれません。
私のリファレンス機がサウンドパーツ製300BプッシュプルアンプバクーンプロダクツのSCA-7511MK4ですので、それと比べるのは酷な話です。



まぁ、何だかんだ言って、

テレビ球、最高!! \(^o^)/
